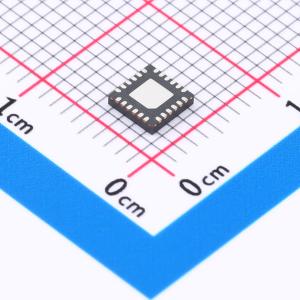

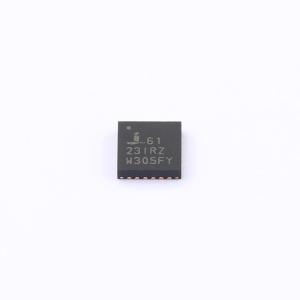

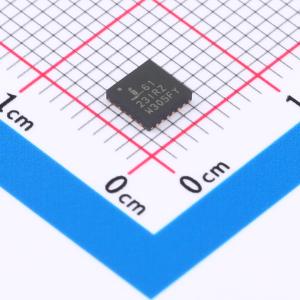

温馨提醒：图片仅供参考，商品以实物为准
ISL6123IRZA
ISL6123IRZA
- 描述
- Intersil的ISL6123、ISL6124、ISL6125、ISL6126、ISL6127、ISL6128和ISL6130是集成的4通道受控导通/受控关断电源排序器，具备电源监控、故障保护和“排序完成”信号（RESET）。对于大型系统，只需在级联IC的SYSRESET引脚之间连接一根线，即可对四个以上的电源进行排序。ISL6125使用四个有源开漏输出控制四个电源的导通/关断排序。其他排序器采用专利微功耗7倍电荷泵，将四个外部低成本NFET开关栅极驱动至高于电源轨5.3V。这些IC可由任何1.5V至5V的电源偏置。 4通道的ISL6123（ENABLE输入）、ISL6124（ENABLE输入）和ISL6125为设计人员提供4轨控制，确保在导通前和运行期间，所有四个轨都处于最小合规状态。ISL6123和ISL6130在禁用时具有低功耗待机模式，适用于电池供电应用。 ISL6125的工作方式与ISL6124类似，但它没有电荷泵驱动的栅极驱动输出，而是具有开漏逻辑输出，可直接与其他电路接口。 相比之下，ISL6126和ISL6130的四个通道各自独立运行。每个GATE在其各自关联的输入电压要求满足后开启。 ISL6127是一款预编程的A - B - C - D导通和D - C - B - A关断排序IC。一旦所有输入符合要求且ENABLE信号有效，排序即开始。每个后续GATE在前一个开启后开启。 ISL6128有两组通道，每组两个通道，每组都有独立的I/O。它非常适合为具有冗余功能的负载进行电压排序。导通前所有四个输入必须满足条件，但一组出现故障时，另一组不受影响。 外部电阻可为监控的轨电压提供灵活的电压阈值编程。通过外部电容实现上升和下降的延迟与排序。 还提供额外的I/O，用于在各种配置中指示和驱动RESET状态。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL6123IRZA
- 商品编号
- C1519383
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 1.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1uA | |
| 工作温度 | -40℃~+85℃ |
商品概述
Intersil的ISL6123、ISL6124、ISL6125、ISL6126、ISL6127、ISL6128和ISL6130是集成的4通道受控导通/受控关断电源排序器，具备电源监控、故障保护和“排序完成”信号（RESET）。对于大型系统，只需在级联IC的SYSRESET引脚之间连接一根线，即可对四个以上的电源进行排序。ISL6125使用四个有源开漏输出控制四个电源的导通/关断排序。其他排序器采用专利微功耗7倍电荷泵，将四个外部低成本NFET开关栅极驱动至高于电源轨5.3V。这些IC可由任何1.5V至5V的电源偏置。 4通道的ISL6123（ENABLE输入）、ISL6124（ENABLE输入）和ISL6125为设计人员提供4轨控制，确保在导通前和运行期间，所有四个轨都处于最小合规状态。ISL6123和ISL6130在禁用时具有低功耗待机模式，适用于电池供电应用。 ISL6125的工作方式与ISL6124类似，但它没有电荷泵驱动的栅极驱动输出，而是具有开漏逻辑输出，可直接与其他电路接口。 相比之下，ISL6126和ISL6130的四个通道各自独立运行。每个GATE在其各自关联的输入电压要求满足后开启。 ISL6127是一款预编程的A - B - C - D导通和D - C - B - A关断排序IC。一旦所有输入符合要求且ENABLE信号有效，排序即开始。每个后续GATE在前一个开启后开启。 ISL6128有两组通道，每组两个通道，每组都有独立的I/O。它非常适合为具有冗余功能的负载进行电压排序。导通前所有四个输入必须满足条件，但一组出现故障时，另一组不受影响。 外部电阻可为监控的轨电压提供灵活的电压阈值编程。通过外部电容实现上升和下降的延迟与排序。 还提供额外的I/O，用于在各种配置中指示和驱动RESET状态。
商品特性
- 支持多达四个电源（0.7V至5V）的任意导通和关断排序
- 工作电源电压范围为1.5V至5V
- 电荷泵栅极驱动可提供VDD +5.3V电压
- 每轨电压转换速率可调
- 多个排序器可级联，对无限数量的独立电源进行排序
- 具备抗干扰能力
- 每个电源均有欠压锁定功能
- 睡眠状态电流为1μA（ISL6123、ISL6130）
- 使能输入可为高电平有效（ISL6123、ISL6130）或低电平有效（ISL6124、ISL6125、ISL6126、ISL6127、ISL6128）
- 提供有源开漏版本（ISL6125）
- 电压决定排序（ISL6126、ISL6130）
- 提供预编程排序（ISL6127）
- 双通道分组（ISL6128）
- QFN封装
- 无铅（符合RoHS标准）
应用领域
- 显卡
- FPGA/ASIC/微处理器/PowerPC电源排序
- 网络路由器
- 电信系统
