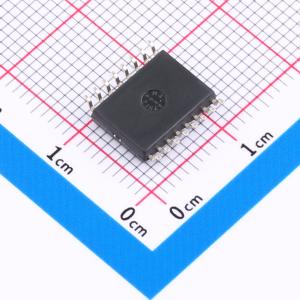

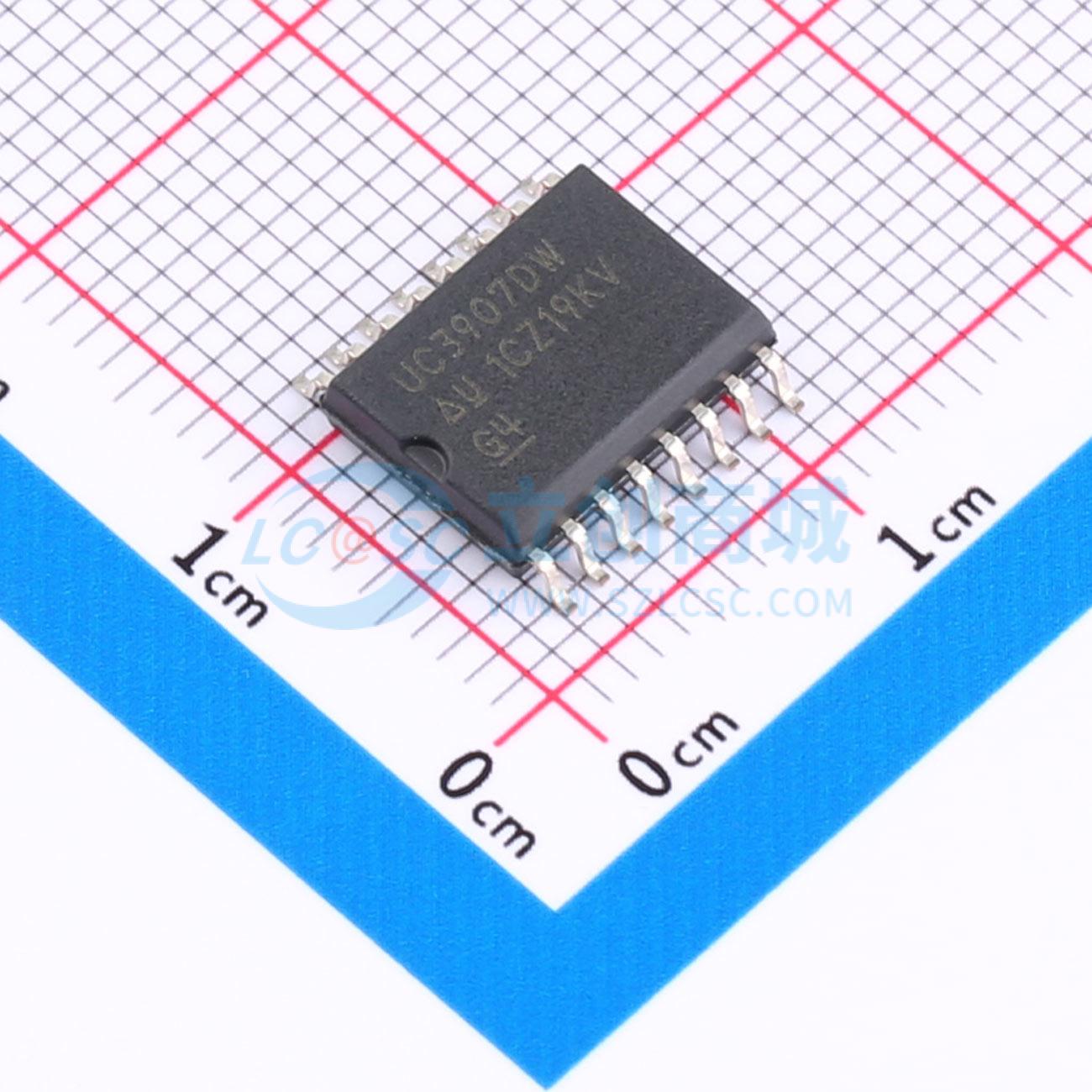

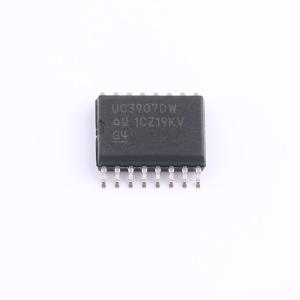

UC3907DW

UCx g7系列负载共享控制器IC具备所有必要特性，可使多个独立电源模块实现并联，从而让每个模块仅按比例分担总负载电流。 这种电流共享通过以下方式实现：利用一个电压反馈放大器产生的指令来控制每个模块的功率级，该放大器的参考电压可根据公共共享总线电压进行独立调整。通过监测每个模块的电流，均流总线电路会确定哪个并联模块通常具有最高输出电流，并将该模块指定为主模块，然后调整其他所有模块，使其输出电流达到主模块输出电流的±2.5%以内。 连接所有并联模块的均流总线信号是一条低阻抗、抗干扰的线路。即使总线开路或接地短路，也不会影响每个模块独立运行。UC3907控制器位于每个电源模块的输出端，其整体功能是提供一个电压反馈环路。功率级的具体架构并不重要，可采用开关式或线性设计，控制信号可以是直接耦合，也可以通过光耦合器或其他隔离介质进行隔离。

• 1.25%精度的参考电压
• 低损耗、固定增益的电流检测放大器
• 全差分、高阻抗的电压检测能力
• 状态指示灯，用于指示哪个模块作为主模块运行
