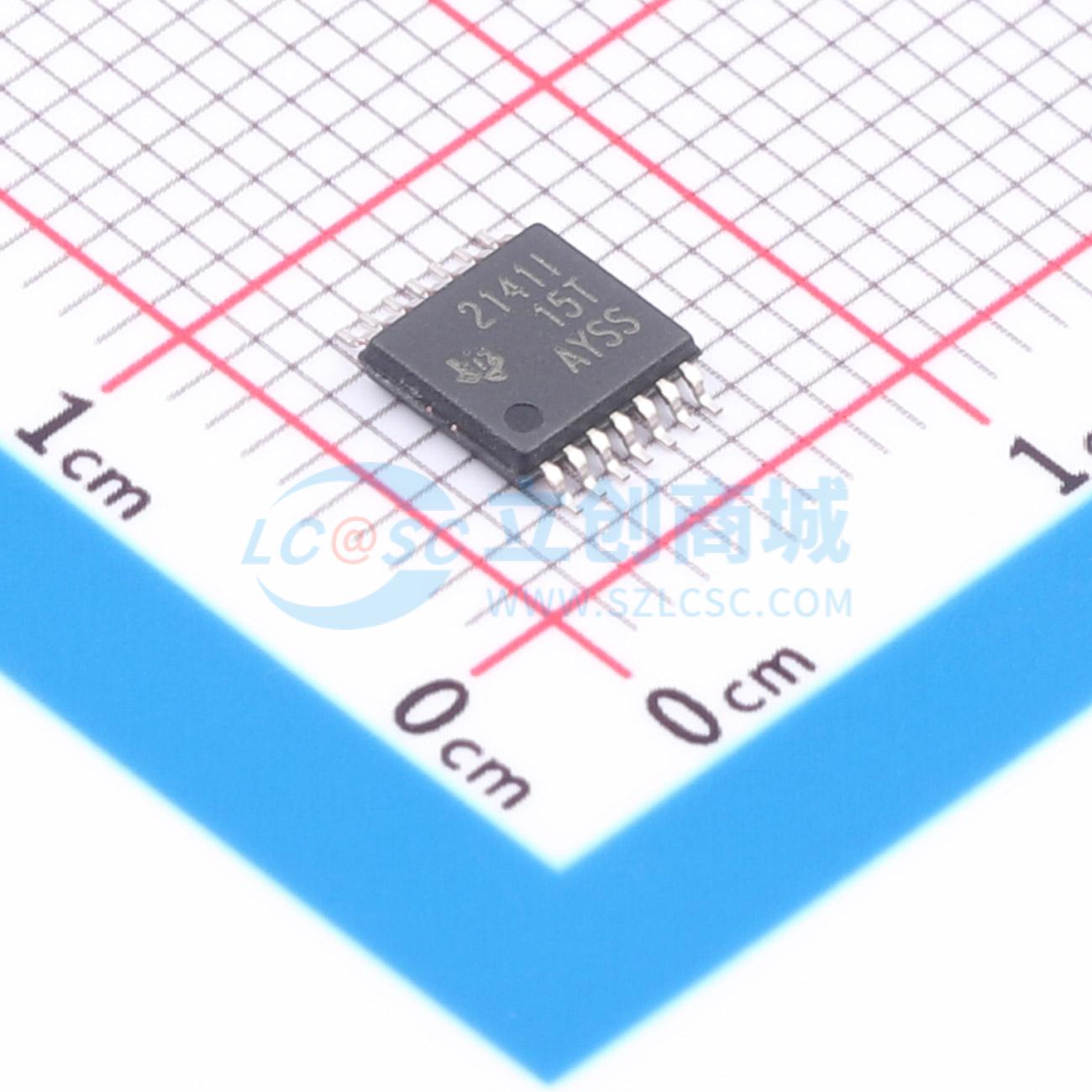

温馨提醒：图片仅供参考，商品以实物为准

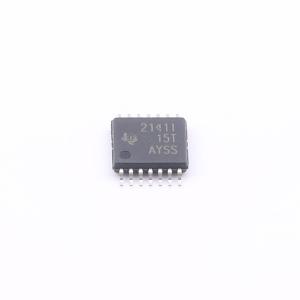

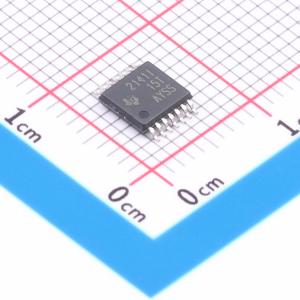

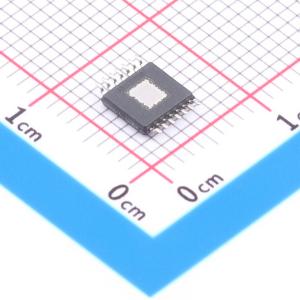

TPS2141IPWP

用于USB高功率外设电源管理的、具备双电流限制功能的可调式LDO和开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2141 具有低电平有效和可调节输出的 LDO 的双通道、0.6A 负载、5V、40mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2141IPWP
商品编号: C1519359
商品封装: TSSOP-14-EP
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

TPS2140/41/50/51 是符合USB 1.0和2.0规范的集成电路，包含一个双输出电流限制开关和一个可调低压差线性稳压器（LDO）。开关和LDO通过控制启动斜率来限制浪涌电流。开关独特的双电流限制特性允许USB外设在开关输出端使用高值电容，同时保持低浪涌电流。在启动期间，开关将传递给电容负载的电流限制在100 mA以下。当开关的输出电压达到输入电压的大约93%时，开关电源良好输出变高，开关电流限制增加到800 mA（最小值），此时可以开启更高电流负载。较高的电流限制提供了短路保护，同时允许外设从USB总线中抽取最大电流。

开关和LDO独立工作，为需要分离核心和I/O电压的DSP应用提供灵活性。例如，在从3.3 V电源轨工作的DSP应用中，LDO可以为DSP核心提供低至0.9 V的电压，而开关则为3.3 V（典型）的DSP I/O电源供电。如果需要电源顺序控制，可以使用LDO电源良好输出来使能开关。

商品特性

适用于USB高功率外设的完整电源管理解决方案
250毫安低压差稳压器（LDO），带使能和325毫安（典型）电流限制
LDO支持2.7伏至5.5伏输入，输出电压0.9伏至3.3伏可调
40毫欧姆（典型）高端MOSFET，双电流限制
欠压锁定和稳压器及开关的电源良好指示
CMOS和TTL兼容的使能输入
85微安（典型）供电电流
5微安（典型）待机供电电流
提供14引脚HTSSOP（PowerPAD）封装
环境温度范围：-40°C至85°C
可替代TPS2148/58 3.3伏LDO与3.3伏开关及5伏开关

应用领域

高功率USB外设
ADSL调制解调器
数码静止相机和PC相机
Zip驱动器
喇叭
DSP sequencing（数字信号处理 sequencing）

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	900mV~3.3V
	输出电流	800mA；250mA
	电源纹波抑制比(PSRR)	50dB@(1kHz)

	属性	参数值
	压差	500mV@(250mA)
	静态电流(Iq)	85uA
	特性	PG脚；过流保护；带使能；过热保护
	工作温度	-40℃~+110℃@(Tj)
	输出极性	正极
	输出通道数	2
