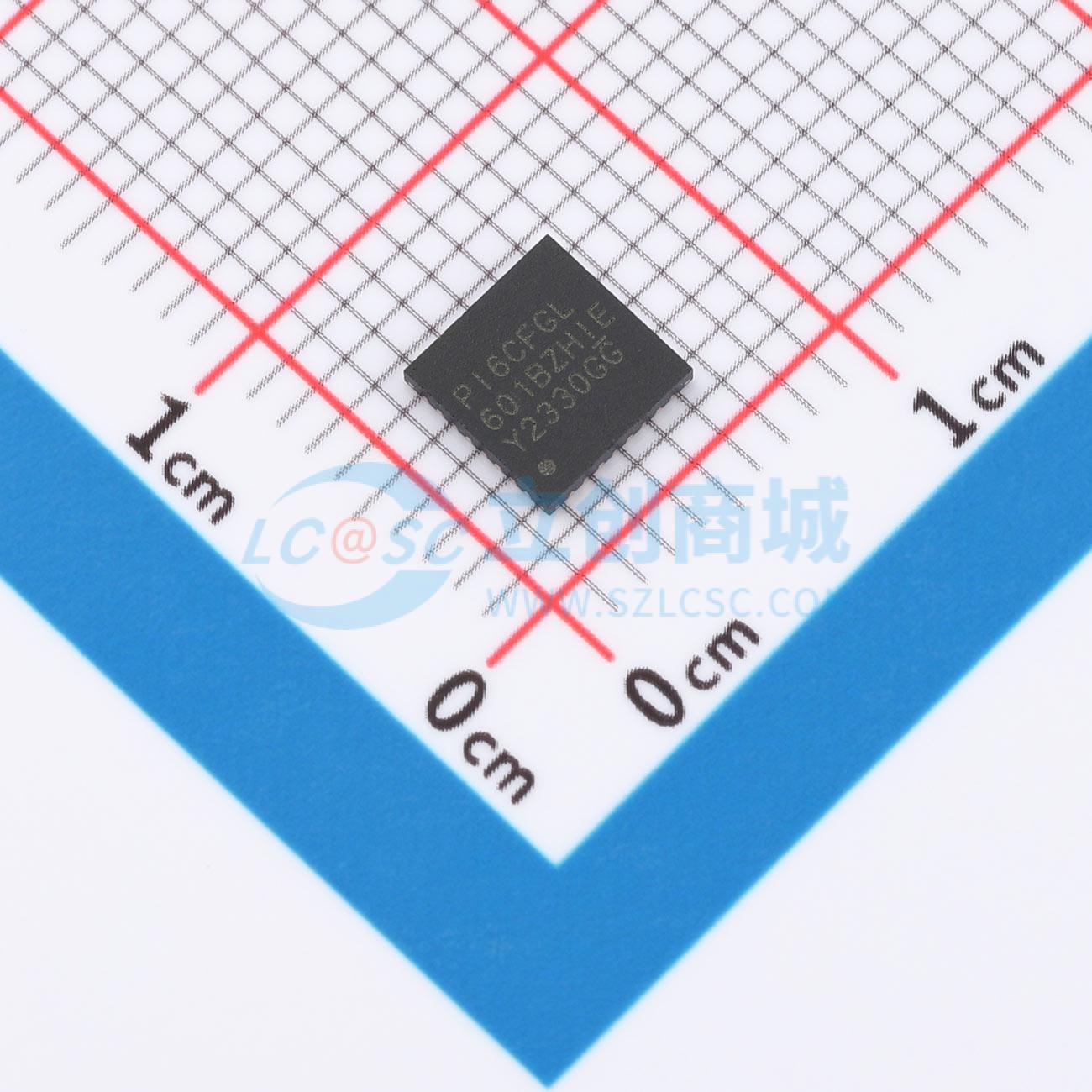

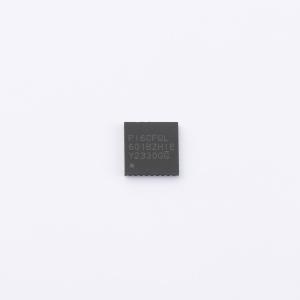

温馨提醒：图片仅供参考，商品以实物为准
PI6CFGL601BZHIEX
6输出低功耗PCIe Gen 1-2-3时钟发生器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- PI6CFGL601BZHIEX
- 商品编号
- C1512993
- 商品封装
- TQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | I2C | |
| 最大输出频率 | 100MHz | |
| 工作电压 | 3V~3.6V | |
| 输出通道数 | 6 | |
| 工作温度 | -40℃~+85℃ | |
| 周期抖动 | - |
| 属性 | 参数值 | |
|---|---|---|
| 相邻周期抖动 | 30ps | |
| 相位抖动 | 500fs；2.1ps；5fs；27ps | |
| 相位偏移 | 不支持 | |
| 时钟/振荡器 | 外置 | |
| 输入电平 | CMOS | |
| 输出电平 | LVDS；HCSL | |
| 功能特性 | - |
商品概述
PI6CFGL601B是一款用于PCIe Gen 1 - 2 - 3的6输出低功耗100MHz时钟合成器。它由一个25MHz晶体振荡器运行，具备扩频能力，并拥有一个SMBus用于设备的软件控制。
商品特性
- 25MHz晶体或参考时钟输入
- 100MHz低功耗HCSL或LVDS兼容输出
- 符合PCIe 3.0、2.0和1.0标准
- 可选 - 0.5%的扩频和无扩频
- 可编程输出幅度
- 周期到周期抖动（典型值）~30ps
- 电源电压3.3V ± 10%
- 输出电源电压1.8V
- 工业环境工作温度
- 提供无铅封装：32 - TQFN
应用领域
- PCIe 3.0/2.0/1.0时钟生成
