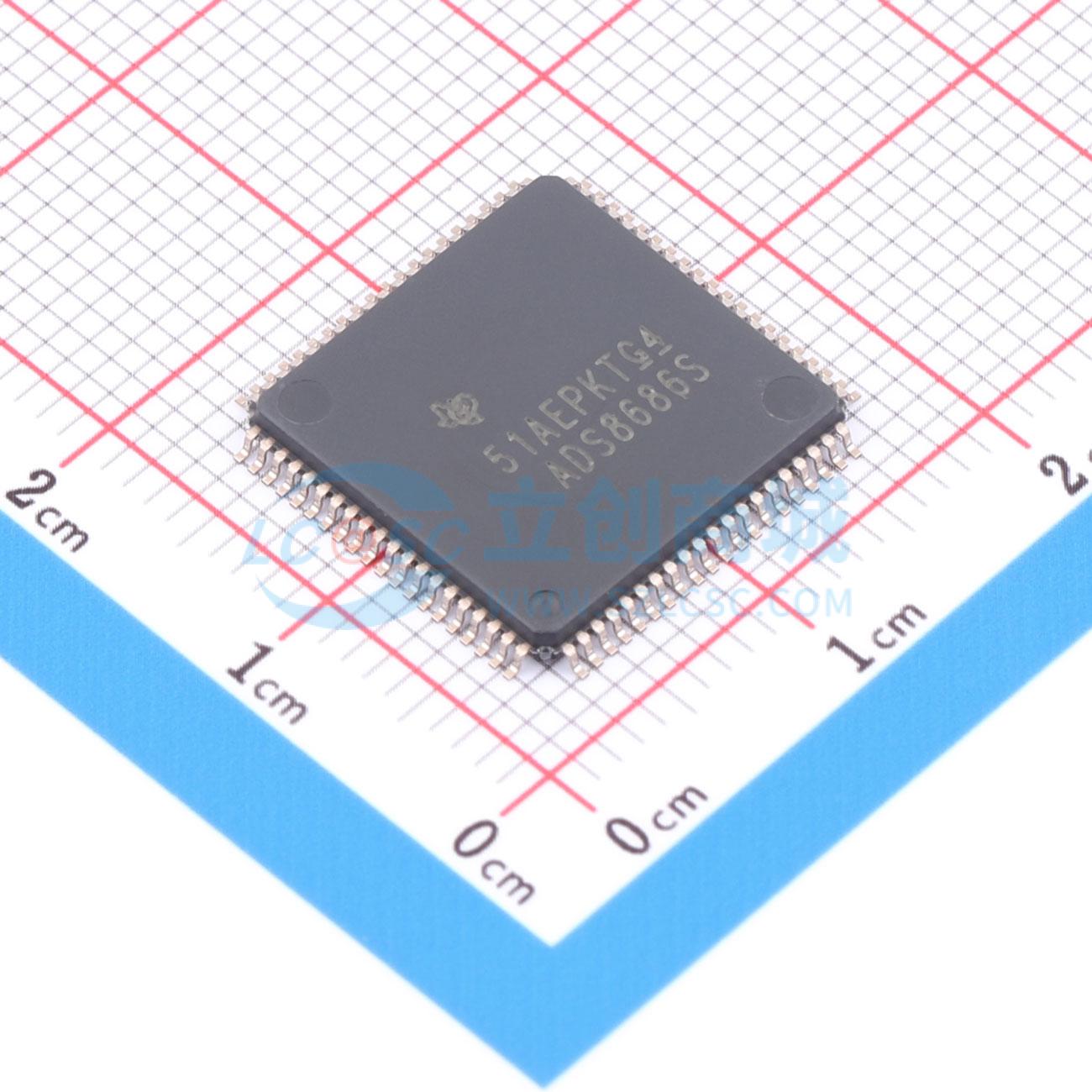

温馨提醒：图片仅供参考，商品以实物为准

ADS8686SIPZAR

16通道、16位、1MSPS、双路、同步采样ADC，具有集成模拟前端

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS8686S 具有集成模拟前端 (AFE) 的 16 通道 16 位 1MSPS 双路同步采样 ADC
品牌名称: TI(德州仪器)
商品型号: ADS8686SIPZAR
商品编号: C1512994
商品封装: LQFP-80(14x14)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ADS8686S 是基于双路同步采样 16 位逐次逼近寄存器(SAR) 模数转换器 (ADC) 的 16 通道数据采集 (DAQ)系统。ADS8686S 的每个通道都具有一个完整的模拟前端，其中包含输入钳位、1MΩ 输入阻抗、独立的可编程增益放大器 (PGA)、可编程低通滤波器和 ADC 输入驱动器。该器件还具有一个低漂移高精度电压基准以及一个用于驱动 ADC 的缓冲器。凭借支持串行、并行和字节通信的灵活数字接口，该器件可用于各种主机控制器。 ADS8686S 可配置为接受 ±10V、±5V 或 ±2.5V 双极输入，并使用单个 5V 电源提供 20% 的超量程选项。高输入阻抗允许与传感器和变压器直接连接，从而无需使用外部驱动器电路。ADS8686S 具有高度可配置的通道序列发生器，可减少后端控制器或处理器上的定序开销。ADS8686S 器件能够实现高性能、高精度以及零延迟转换，是多种工业应用的理想之选。

商品特性

具有集成模拟前端的 16 通道 16 位 ADC
双路同步采样：8×2 个通道
电源：
- 模拟：5V
- 数字：1.8V 至 5V
恒定的 1MΩ 输入阻抗前端
独立的可编程输入范围，具有 20% 的超量程
可编程的低通滤波器：15kHz、39kHz、376kHz
出色的直流和交流性能
片上基准和基准缓冲器
出色的过热保护性能
具有 8kV ESD 的过压输入钳位
可选的循环冗余校验 (CRC) 错误检查
片上自诊断功能
温度范围：–40°C 至 +125°C

应用领域

多功能继电器
伺服驱动器位置传感器
模拟输入模块
数据采集 (DAQ)

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	1MHz
	通道数	16
	工作电压	5V；1.8V~5V
	接口类型	并行；串行
	差分输入	-
	积分非线性	2LSB

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	91.3dB
	基准电压源	内置
	基准电压源温漂	20ppm/℃
	可变增益	支持
	ADC架构	SAR
	静态电流	130uA
	全量程范围(FSR)	10V；5V；2.5V
