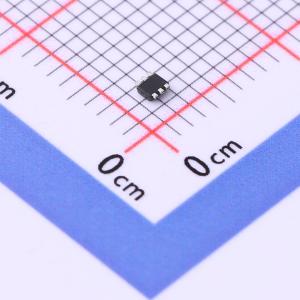

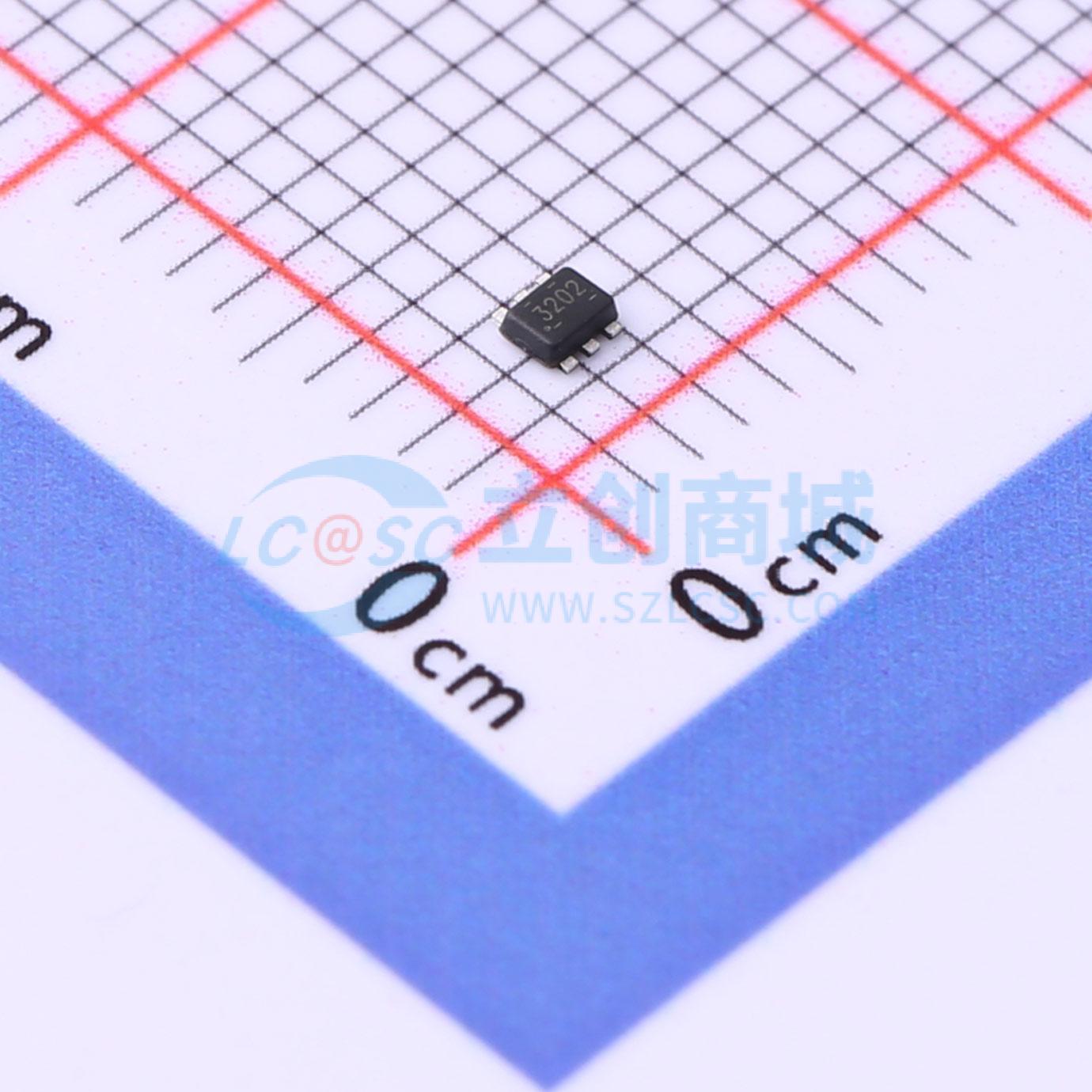

温馨提醒：图片仅供参考，商品以实物为准

TPS563202DRLR

4.3V至17V输入、3A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS563202是一款采用SOT563封装的3A同步降压转换器,输入电压范围为4.3V至17V,输出电压范围为0.806V至7V,具有快速瞬态响应和低待机电流。
品牌名称: TI(德州仪器)
商品型号: TPS563202DRLR
商品编号: C1513007
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

TPS563202 是一款采用 SOT563 封装的简单易用型 3A 同步降压转换器。该器件经过优化，更大程度减少了运行所需的外部元件并可实现低待机电流。该开关模式电源 (SMPS) 器件采用 D-CAP2 模式控制，能够提供快速瞬态响应，并且在无需外部补偿器件的情况下支持专用聚合物等低等效串联电阻 (ESR) 输出电容以及超低 ESR 陶瓷电容器。 TPS563202 采用 ECO 模式运行，可在轻负载运行期间保持高效率。TPS563202 采用 6 引脚 1.6mm × 1.6mm SOT563 (DRL) 封装，额定结温范围为 – 40°C 至 125°C。

商品特性

3A 转换器集成了 95mΩ 和 57mΩ FET
具有快速瞬态响应的 D-CAP2™ 模式控制
输入电压范围：4.3V 至 17V
输出电压范围：0.806V 至 7V
轻负载下采用 ECO 模式
580kHz 典型开关频率
低关断电流（低于 3μA）
2% 反馈电压精度 (25°C)
提供预偏置功能
逐周期过流限制
断续模式过流保护
非锁存 UVP 和 TSD 保护
固定软启动：1.2ms

应用领域

数字电视电源
智能扬声器
有线网络数字机顶盒 (STB) 监控

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.3V~17V
	输出电压	806mV~7V
	输出电流	3A
	开关频率	580kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
