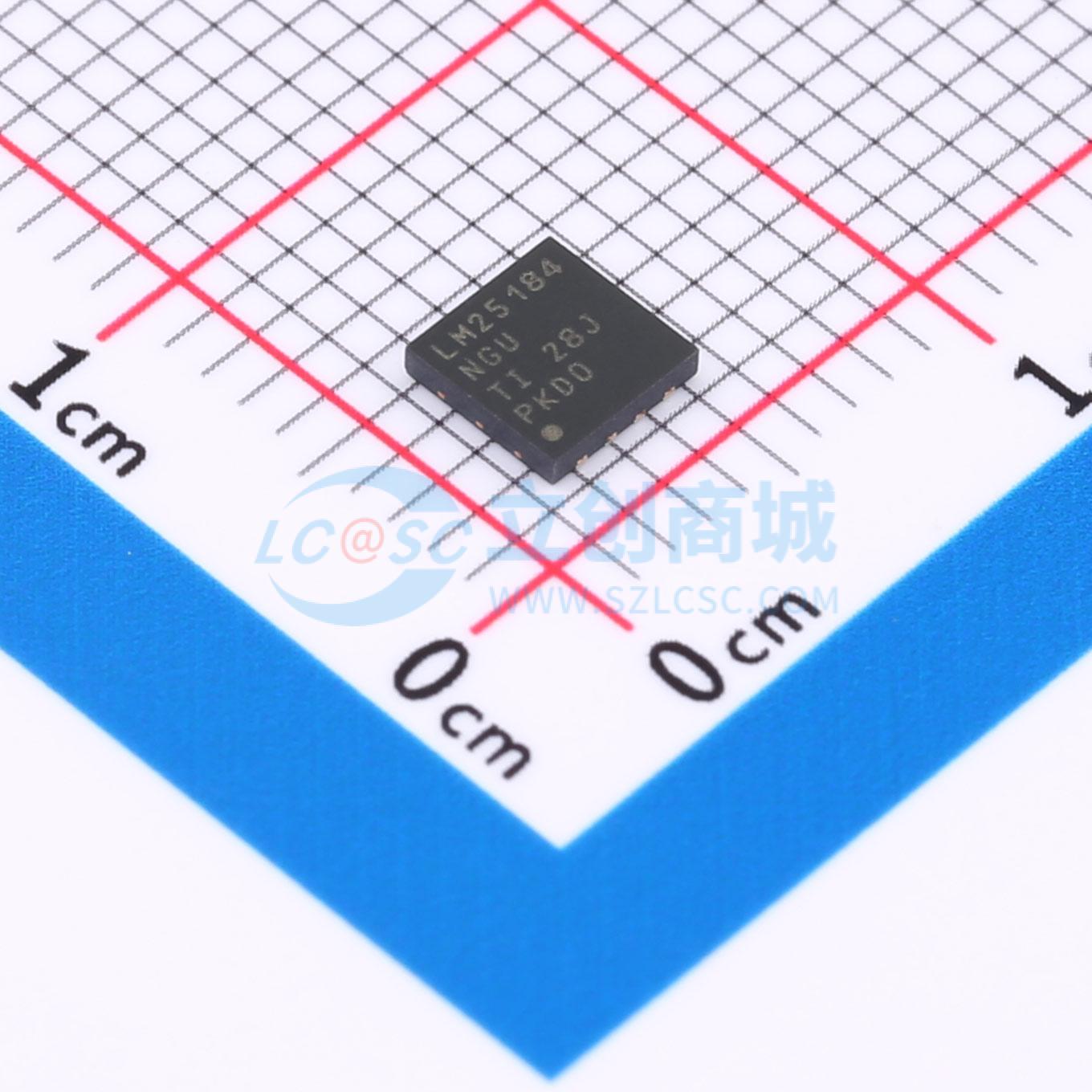

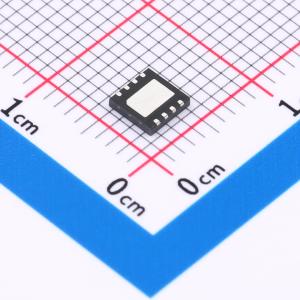

温馨提醒：图片仅供参考，商品以实物为准

LM25184NGUR

42V输入反激式隔离电源管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25184是一款初级侧调节（PSR)反激式转换器,适用于4.5V至42V的宽输入电压范围,具有高效率和±1.5%的总输出稳压精度。集成的65V功率MOSFET可提供高达15W的输出功率,并提高了应对线路瞬变的余量。通过采用边界导电模式(BCM)开关,可实现紧凑稳定的解决方案。
品牌名称: TI(德州仪器)
商品型号: LM25184NGUR
商品编号: C1513006
商品封装: WSON-8-EP(4x4)
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

LM25184 是一款初级侧调节 (PSR) 反激式转换器，在4.5V 至 42V 的宽输入电压范围内具有高效率，可通过初级侧反激式电压对隔离输出电压采样。高集成度可实现简单可靠的高密度设计，其中只有一个元件穿过隔离层。通过采用边界导电模式 (BCM) 开关，可实现紧凑的磁解决方案以及优于 ±1.5% 的负载和线路调节性能。集成的 65V 功率 MOSFET 可提供高达 15W 的输出功率并提高应对线路瞬变的余量。 LM25184 简化了隔离式直流/直流电源的实施，且可通过可选功能优化目标终端设备的性能。该器件通过一个电阻器来设置输出电压，同时使用可选的电阻器通过抵消反激式二极管的压降热系数来提高输出电压精度。其他功能包括内部固定或外部可编程软启动、用于可调节线路 UVLO 的精密使能输入（带迟滞功能）、间断模式过载保护和带自动恢复功能的热关断保护。

商品特性

提供功能安全，可帮助进行功能安全系统设计的文档专为可靠耐用的应用而设计
4.5V 至 42V 的宽输入电压范围，启动后的工作电压低至 3.5V
稳定可靠的解决方案，只有一个元件穿过隔离层
±1.5% 的总输出稳压精度
可选 VOUT 温度补偿
具有 –40°C 至 +150°C 的结温范围
通过集成技术减小解决方案尺寸，降低成本
集成 65V、0.11Ω 功率 MOSFET
无需光耦合器或变压器辅助绕组即可进行 VOUT 稳压
内部环路补偿
高效率 PSR 反激运行，MOSFET 在 BCM 模式下实现准谐振关断
具有用于提升效率的外部偏置选项
具有单输出和多输出实施手段
超低的 EMI 传导和辐射信号

应用领域

电机驱动器：IGBT 和 SiC 栅极驱动器电源
隔离式现场发送器和现场传动器
隔离式偏置电源轨

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	4.5V~42V
	输出电压	12V
	输出电流	1A
	开关频率	350kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
