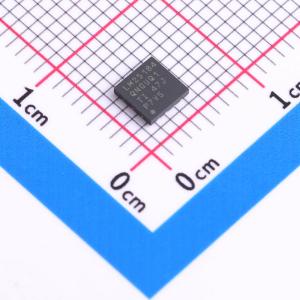

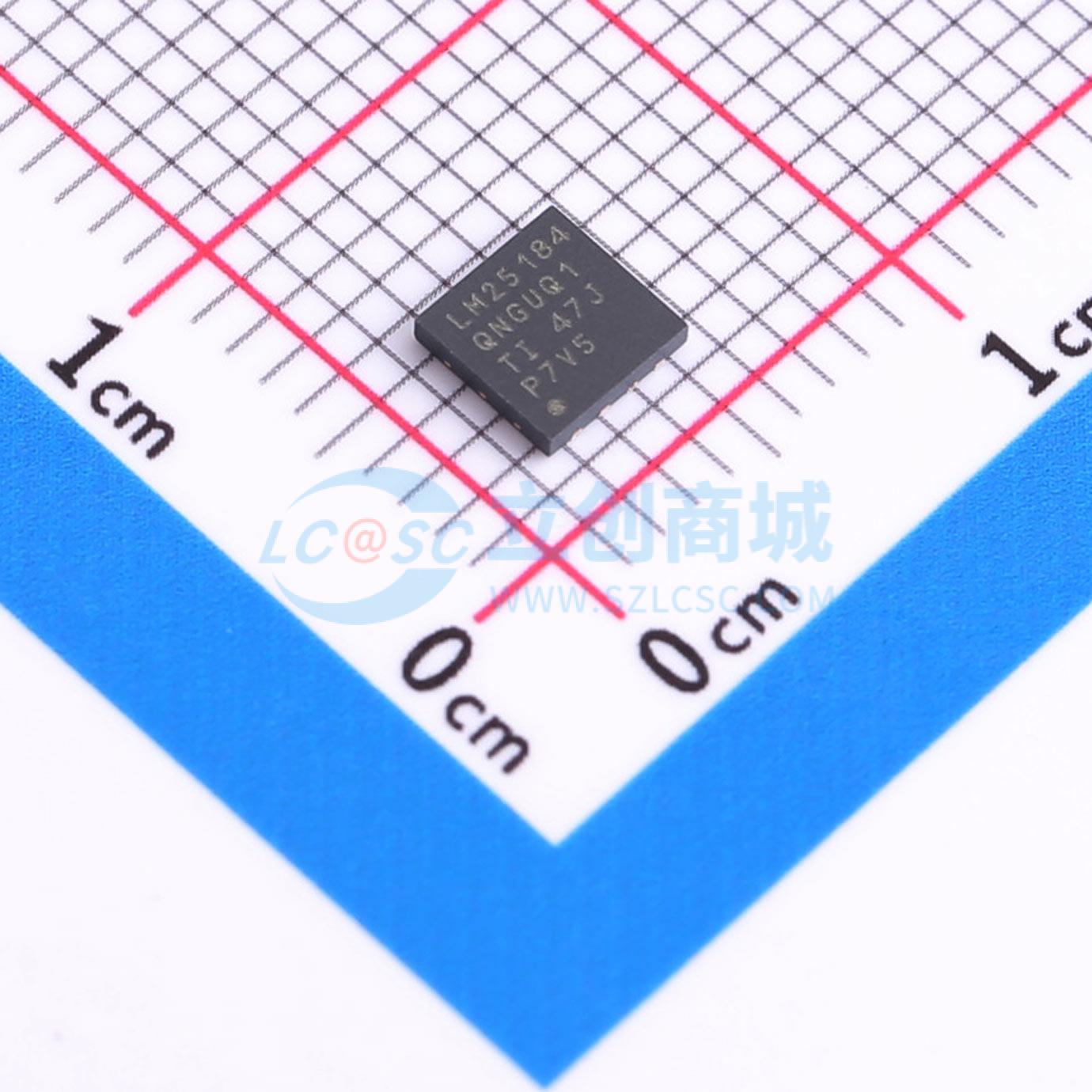

温馨提醒：图片仅供参考，商品以实物为准

LM25184QNGURQ1

具有65V、4.1A MOSFET的42V In PSR反激式直流/直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25184-Q1 具有 65V、4.1A 集成式 MOSFET 的汽车类 42V 输入电压非光电反激式转换器
品牌名称: TI(德州仪器)
商品型号: LM25184QNGURQ1
商品编号: C1513005
商品封装: WSON-8-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM25184-Q1 是一款初级侧调节 (PSR) 反激式转换器，在 4.5V 至 42V 的宽输入电压范围内具有高效率，可通过初级侧反激式电压对隔离输出电压采样。高集成度可实现简单可靠的高密度设计，其中只有一个元件穿过隔离层。通过采用边界导电模式 (BCM) 开关，可实现紧凑的磁解决方案以及优于 ±1.5% 的负载和线路调节性能。集成的 65V 功率 MOSFET 可提供高达 15W 的输出功率并提高应对线路瞬变的余量。

LM25184-Q1 简化了隔离式直流/直流电源的实施，且可通过可选功能优化目标终端设备的性能。该器件通过一个电阻器来设置输出电压，同时使用可选的电阻器通过抵消反激式二极管的压降热系数来提高输出电压精度。其他功能包括内部固定或外部可编程软启动、用于可调节线路 UVLO 的精密使能输入（带迟滞功能）、间断模式过载保护和带自动恢复功能的热关断保护。

LM25184-Q1 转换器符合汽车 AEC-Q100 1 级标准，并且采用引脚间距为 0.8mm 且具有可湿性侧面的 8 引脚 WSON 封装。

商品特性

符合面向汽车应用的 AEC-Q100 标准器件温度等级 1: -40°C 至 125°C 的环境温度范围
提供功能安全
专为可靠耐用的应用而设计 – 4.5V 至 42V 的宽输入电压范围，稳定可靠的解决方案，只有一个元件穿过隔离层
±1.5% 的总输出稳压精度
可选 VOUT 温度补偿
具有 -40°C 至 +150°C 的结温范围
通过集成技术减小解决方案尺寸，降低成本 – 集成 65V、0.11Ω 功率 MOSFET
无需光耦合器或变压器辅助绕组即可进行 VOUT 稳压
高效率 PSR 反激运行
MOSFET 在 BCM 模式下实现准谐振关断
具有单输出和多输出实施手段
超低的 EMI 传导和辐射信号
软开关可避免二极管反向恢复
针对 CISPR 25 5 类要求进行了优化
使用 WEBENCH Power Designer 创建定制反激式稳压器设计方案

应用领域

汽车 HEV/EV 动力总成系统
AM 以下波段汽车车身电子装置
牵引逆变器：IGBT 和 SiC 驱动器电源

优惠活动

9.8折

购买数量

(4500个/圆盘，最小起订量 1 个)

个

起订量：1 个4500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	4.5V~42V
	输出电压	12V
	输出电流	1A
	开关频率	350kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
