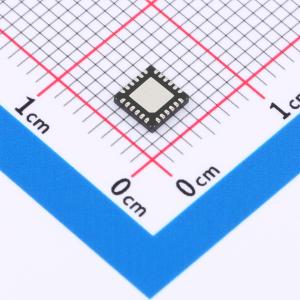

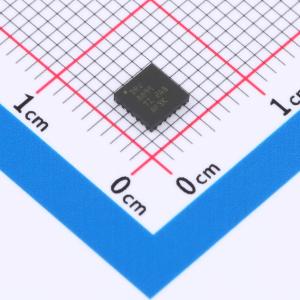

温馨提醒：图片仅供参考，商品以实物为准

DRV8899QWRGERQ1

1A 5.3V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8899-Q1 具有集成式电流检测功能的汽车类 50V、1.0A 双极步进电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8899QWRGERQ1
商品编号: C1513001
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 1.04克(g)

商品参数

商品概述

DRV8899-Q1 是一款完全集成的步进电机驱动器，可支持高达 1A 的满量程电流，配备内部微步进索引器、智能调谐衰减技术、先进的失速检测算法和集成电流感应功能。DRV8899-Q1 具有一个简单的步进/方向控制接口来管理方向和步进速率，支持多达 1/256 级微步进，以实现平滑的运动轨迹。集成电流感应功能消除了对两个外部电阻的需求，从而节省了布板空间和成本。DRV8899-Q1 提供 8 种衰减模式选项。

商品特性

符合面向汽车应用的 AEC-Q100
最大 1/256 微步进
集成式电流感应功能
无需使用感应电阻器
智能调优衰减技术
固定缓慢和混合衰减选项
4.5V 至 45V 的工作电源电压范围
优、慢速和混合衰减选项，智能调优技术可自动调节，以实现最佳的电流调节性能并对任何电机变化和老化效应进行补偿
集成的扭矩 DAC，允许控制器通过 SPI 调整输出电流，而无需调整 VREF 电压基准
采用 nSLEEP 引脚，可提供一种低功耗的休眠模式，从而实现极低待机电流
采用全双工、4 线同步 SPI 通信功能，并允许通过菊花链方式串联最多 63 个器件以实现可配置性和提供详细故障报告

应用领域

汽车双极步进电机
前照灯位置调节
抬头显示屏 (HUD)
HVAC 步进电机
电子燃油喷射 (EFI)

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	4.5V~45V
	电机驱动电压(Vm)	4.5V~45V
	输出电流	1A
	H桥数量	2
	驱动类型	双极驱动

	属性	参数值
	步长细分	256
	接口类型	-
	集成开关	是
	导通电阻	1.46Ω
	工作温度	-40℃~+125℃
