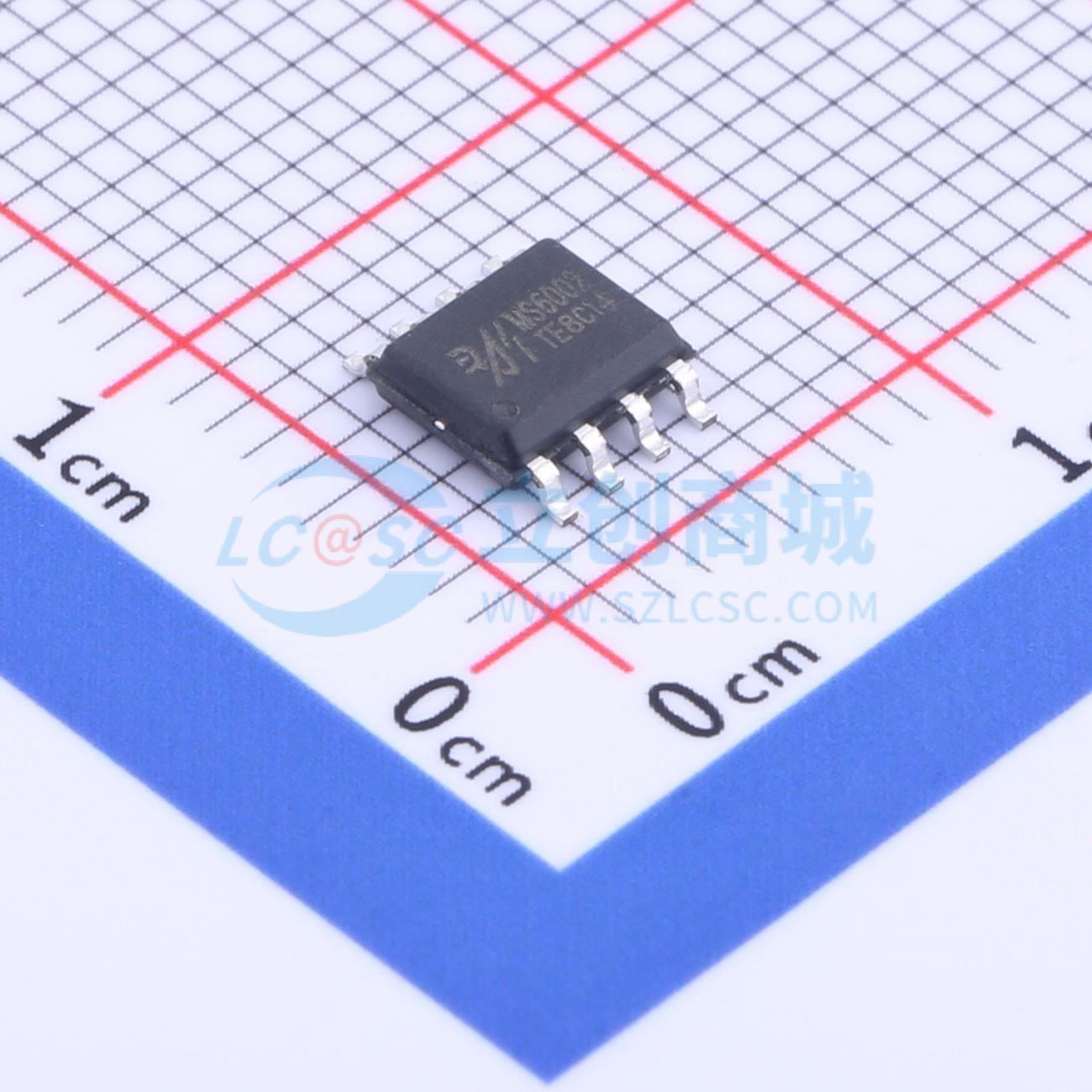

温馨提醒：图片仅供参考，商品以实物为准
MS6002
低功耗，低噪声CMOS轨到轨输入输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS6001/2/4 运算放大器具有极低功耗，轨到轨输入输出，低的输入电压和低的电流噪声。可工作在幅度为1.8V到5V 的单电源或者双电源条件，低功耗和低噪声使得MS6001/2/4 能够用在可移动设备上，输入输出的轨到轨摆幅的特性能够被设计者用于CMOS、ADCs、DACs、ASICs 的缓冲或其他对低功耗宽输出摆幅的系统。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS6002
- 商品编号
- C1509009
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5pA | |
| 噪声密度(eN) | 24nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 45uA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+120℃ | |
| 单电源 | 1.8V~5V |
商品概述
MS6001/2/4 运算放大器具有极低功耗，轨到轨输入输出，低的输入电压和低的电流噪声。可工作在幅度为1.8V到5V 的单电源或者双电源条件，低功耗和低噪声使得MS6001/2/4 能够用在可移动设备上，输入输出的轨到轨摆幅的特性能够被设计者用于CMOS、ADCs、DACs、ASICs 的缓冲或其他对低功耗宽输出摆幅的系统。
商品特性
- 低失调电压：3mV 最大
- 低的输入偏置电流：1pA 最大单电源：1.8V 到5V
- 低噪：24nV/√Hz
- 微功耗（1.8V）：45uA（单个放大器）
- 无相位翻转单位增益稳定
应用领域
- 电池供电仪表
- 多极滤波器
- ADC 前置驱动
- DAC 驱动/电平位移
- 低功耗ASIC 输入输出放大器
