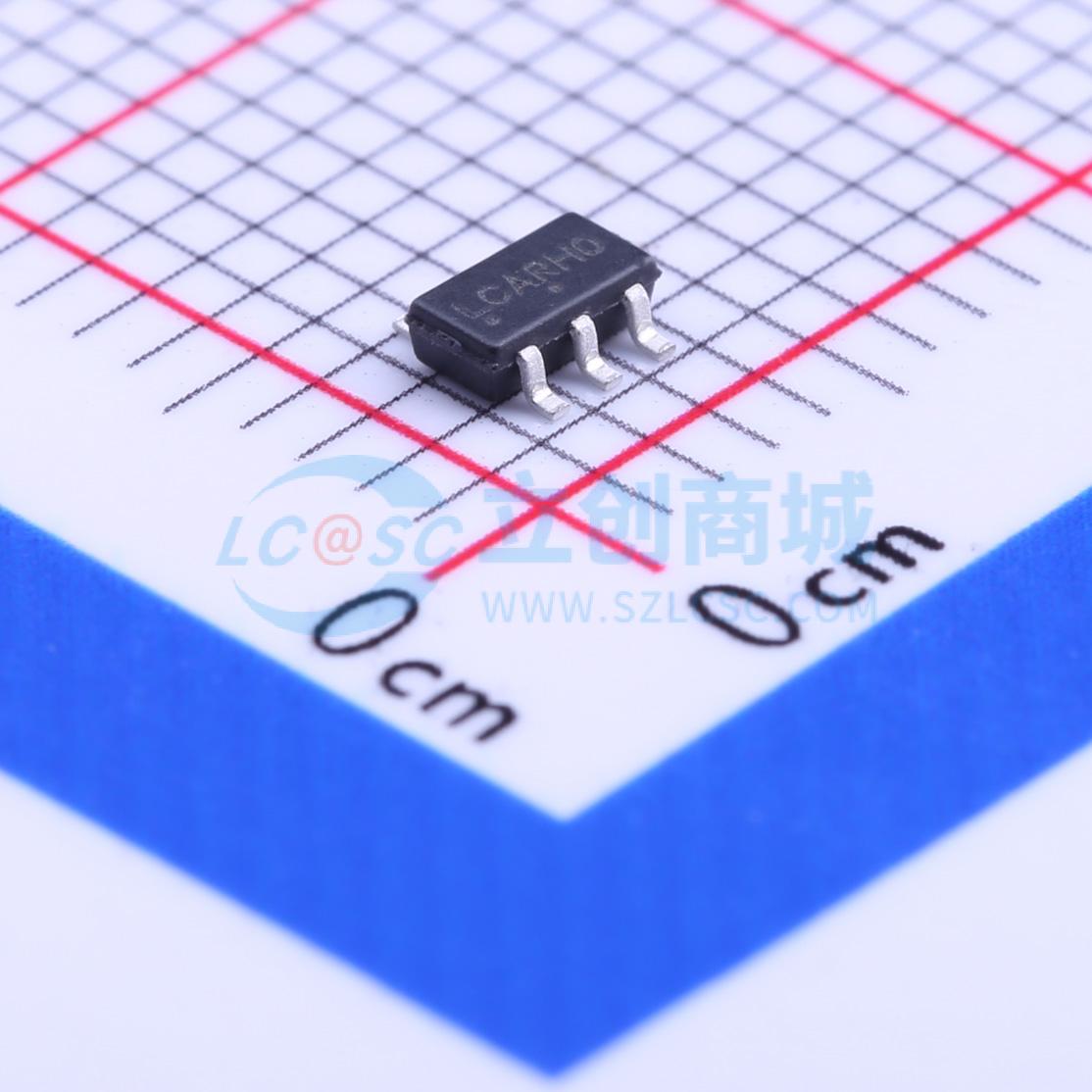

温馨提醒：图片仅供参考，商品以实物为准

NCP511SN33T1G

输入6V 输出3.3V 150mA 停产

描述: NCP511系列固定输出低压差线性稳压器专为手持通信设备和需要低静态电流的便携式电池供电应用而设计。NCP511系列的特点是具有40 μA的超低静态电流。每个器件包含一个电压基准单元、一个误差放大器、一个PMOS功率晶体管、用于设置输出电压的电阻、电流限制和温度限制保护电路
品牌名称: onsemi(安森美)
商品型号: NCP511SN33T1G
商品编号: C145555
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.035克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案

商品参数

商品概述

NCP511系列固定输出低压差线性稳压器专为手持通信设备和需要低静态电流的便携式电池供电应用而设计。NCP511系列的特点是超低静态电流，仅为40 μA。每个器件包含一个电压基准单元、一个误差放大器、一个PMOS功率晶体管、用于设置输出电压的电阻、电流限制和温度限制保护电路。 NCP511设计用于搭配低成本陶瓷电容器，且要求最小输出电容为1.0 μF。该器件采用微型TSOP - 5表面贴装封装。标准电压版本有1.5 V、1.8 V、2.5 V、2.7 V、2.8 V、3.0 V、3.3 V和5.0 V。其他电压以100 mV为步进可选。

商品特性

典型静态电流低至40 μA
100 mA时压差低至100 mV
出色的线性和负载调整率
最大工作电压6.0 V
低输出电压选项
输出电压精度高达2.0%
工业温度范围为 - 40°C至85°C
适用于汽车及其他有独特场地和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件为无铅器件

应用领域

手机
电池供电仪器
手持仪器
摄像机和相机

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	50dB@(1kHz)
	压差	90mV@(100mA)

	属性	参数值
	静态电流(Iq)	40uA
	噪声	110uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
