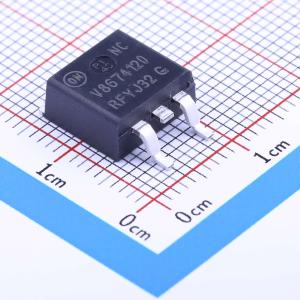

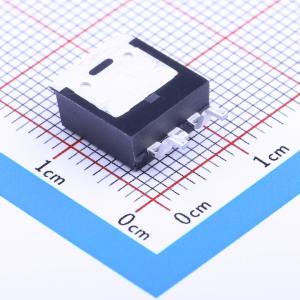

温馨提醒：图片仅供参考，商品以实物为准
NCV8674DS120G
输入45V 输出12V 350mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV8674DS120G
- 商品编号
- C146784
- 商品封装
- TO-263-2
- 包装方式
- 管装
- 商品毛重
- 1.816克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 45V | |
| 输出电压 | 12V | |
| 输出电流 | 350mA | |
| 电源纹波抑制比(PSRR) | 67dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 600mV@(350mA) | |
| 静态电流(Iq) | 42uA | |
| 特性 | 过热保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCV8674是一款精密的5.0 V或12 V固定输出、低压差集成稳压器，输出电流能力为350 mA。通过精心管理轻载电流消耗，并结合低漏电工艺，实现了30 μA的典型静态电流。 输出电压精度在±2.0%以内，在额定满载电流下，最大压差为600 mV。 它具有内部保护功能，可防止输入电源反接、输出过流故障和芯片过热。启用这些功能无需外部元件。 NCV8674是一款经过精密微调的5.0 V或12 V固定输出稳压器。通过精心管理轻载电流消耗，并结合低漏电工艺，实现了30 μA的典型静态电流。该器件的电流能力为350 mA，在额定满载电流下的压差为600 mV。稳压功能由一个PNP传输晶体管提供，该晶体管由一个带有带隙基准的误差放大器控制。稳压器具备限流和短路保护功能。当温度超过150℃时，热关断功能启动，以在过载和极端环境温度下保护IC。
商品特性
- 5.0 V和12 V输出电压可选
- 在整个温度范围内，输出精度为±2.0%
- 当IOUT = 100 μA时，最大静态电流为40 μA
- 在350 mA负载电流下，最大压差为600 mV
- 宽输入电压工作范围：5.5 V至45 V
- 内部故障保护：-42 V反向电压、短路/过流、热过载
- 带有NCV前缀，适用于汽车及其他需要场地和控制变更的应用
- 通过AEC - Q100认证
- 符合EMC标准
- 这是一款无铅器件
