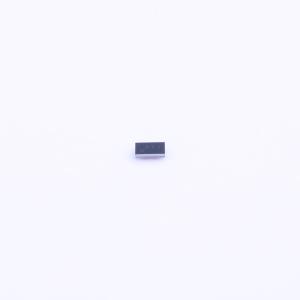

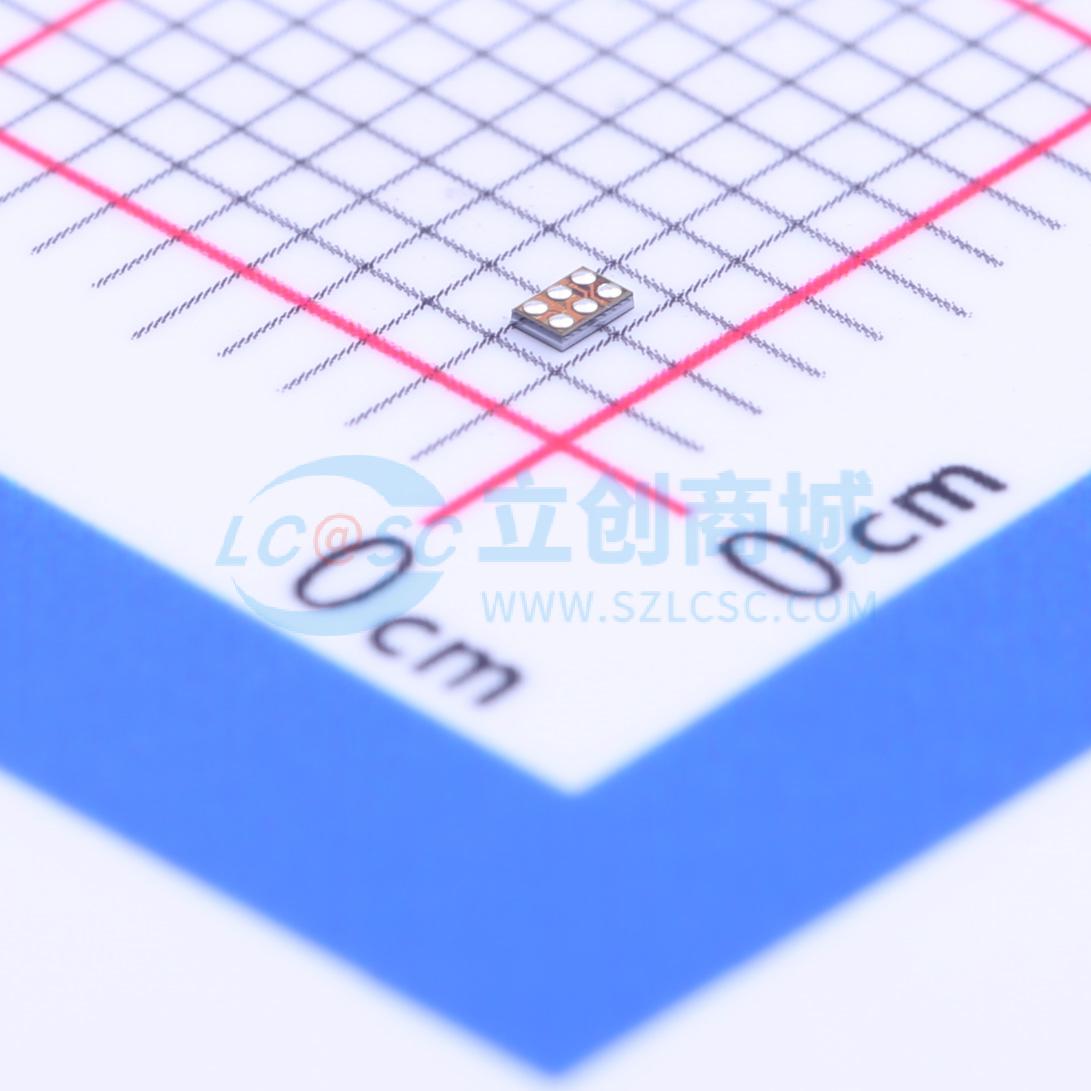

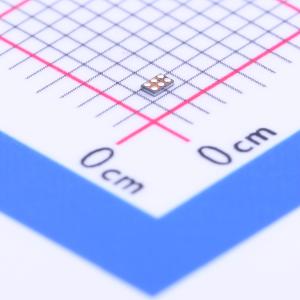

NCP137AFCTCADJT2G

ADJ 输入5.5V 输出2.5V~5.5V 700mA

描述: 超低漏带偏置轨
品牌名称: onsemi(安森美)
商品型号: NCP137AFCTCADJT2G
商品编号: C146698
商品封装: WLCSP-6(1.2x0.8)
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

NCP137是一款700 mA的低压差线性稳压器（VLDO），配备NMOS传输晶体管和独立的偏置电源电压（VBIAS）。该器件能提供非常稳定、精确且低噪声的输出电压，适用于空间受限、对噪声敏感的应用。为优化电池供电的便携式应用性能，NCP137具有低静态电流（IQ）消耗的特点。1.2 mm x 0.8 mm的WLCSP6芯片级封装经过优化，适用于空间受限的应用。

商品特性

输入电压范围：输出电压（VOUT）至5.5 V
偏置电压范围：2.5 V至5.5 V
提供可调电压和固定电压版本
输出电压范围：固定电压为0.4 V至1.8 V，可调电压为0.5 V至3.0 V
全温度范围内精度为±1%，25°C时输出电压精度为0.5%
超低压差：700 mA时典型值为40 mV
偏置输入电流极低，典型值为35 μA
禁用模式下偏置输入电流极低，典型值为0.5 μA
具备逻辑电平使能输入，用于开/关控制
可选输出主动放电功能
使用4.7 μF陶瓷电容即可保持稳定
采用1.2 mm x 0.8 mm、间距0.4 mm的WLCSP6封装
这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准

应用领域

电池供电设备
智能手机、平板电脑
相机、数字视频录像机（DVR）、机顶盒（STB）和摄像机

数据手册PDF

放大查看下载PDF

交货周期

订货65-67个工作日

购买数量

(5000个/圆盘，最小起订量 10000 个)

个

起订量：10000 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	500mV~3V
	输出电流	700mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)；85dB@(1kHz)

	属性	参数值
	压差	40mV@(700mA)
	静态电流(Iq)	35uA
	特性	欠压锁定；过流保护；带使能；过热保护
	工作温度	-40℃~+85℃@(Tj)
	输出极性	正极
	输出通道数	1
