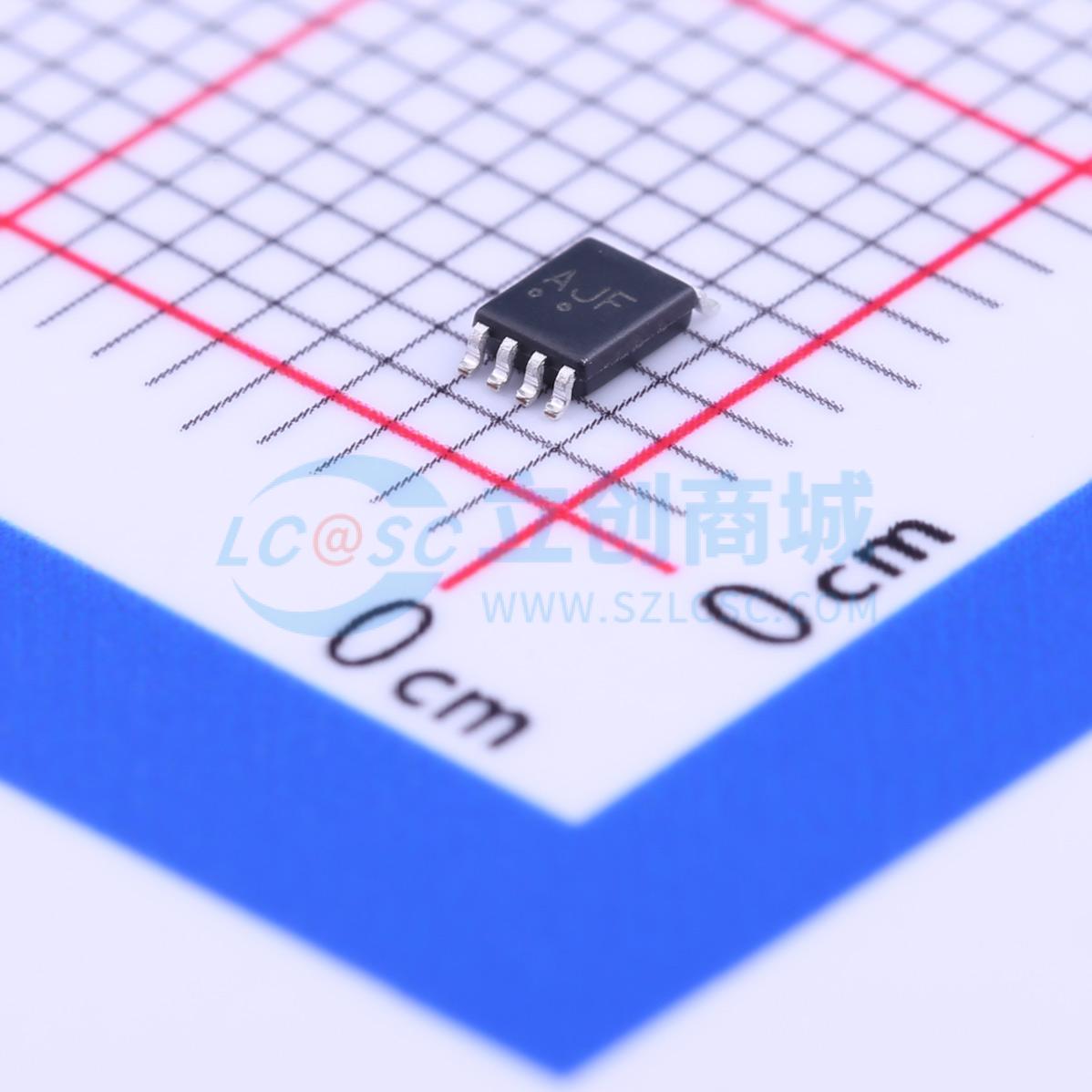

温馨提醒：图片仅供参考，商品以实物为准
NL7WB66USG
超小型SPST模拟开关
- 描述
- 非常低导通电阻的双SPST模拟开关。导通电阻在5.0V时为5.0Ω。适用于音频、视频和数字信号的切换。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NL7WB66USG
- 商品编号
- C146703
- 商品封装
- US-8
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | - | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 3.9ns | |
| 导通电阻(Ron) | 5Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 6.3ns | |
| 工作温度 | -55℃~+125℃ | |
| 导通电容(Con) | 10pF | |
| 带宽 | 180MHz | |
| 传播延迟(tpd) | 250ps |
商品概述
NL7WB66是一款极低导通电阻（RON）的双路单刀单掷（SPST）模拟开关。在5.0 V电压下，导通电阻（RON）典型值为5.0 Ω。该器件采用非常受欢迎的低成本US8封装。它被设计为通用双路开关，可用于切换音频和视频等模拟信号，或TTL、CMOS、LVDS、ECL等数字信号，以及QPSK等复杂数字信号。
商品特性
- 卓越性能：在5.0 V电压下，导通电阻（RDSON）为5.0 Ω
- 高速运行：在5.0 V电压下，传播延迟（tpD）最大为0.25 ns
- 1.65至5.5 V工作范围
- 控制引脚的LVTTL阈值电压降低：在许多应用中无需电平转换器；当VCC为5.0 V时，与TTL兼容；若VCC为3.0 V，可接受1.8 V输入，也符合完整的CMOS规格
- 超低电荷注入：在5.0 V电压下为7.5 pC
- 低待机功耗：在环境温度（TA）为25℃时，静态电流（ICC）最大为1.0 nA
- 控制引脚IN1、IN2具有过压耐受性
- 可引脚对引脚替换TC7WB66、NC7WB66、74LVC2G66
- 静电放电（ESD）保护：机器模型大于200 V，人体模型大于2000 V
- 闩锁最大额定值：200 mA
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准
应用领域
- 手机
- 个人数字助理（PDA）
- 数码相机
- 数字视频
