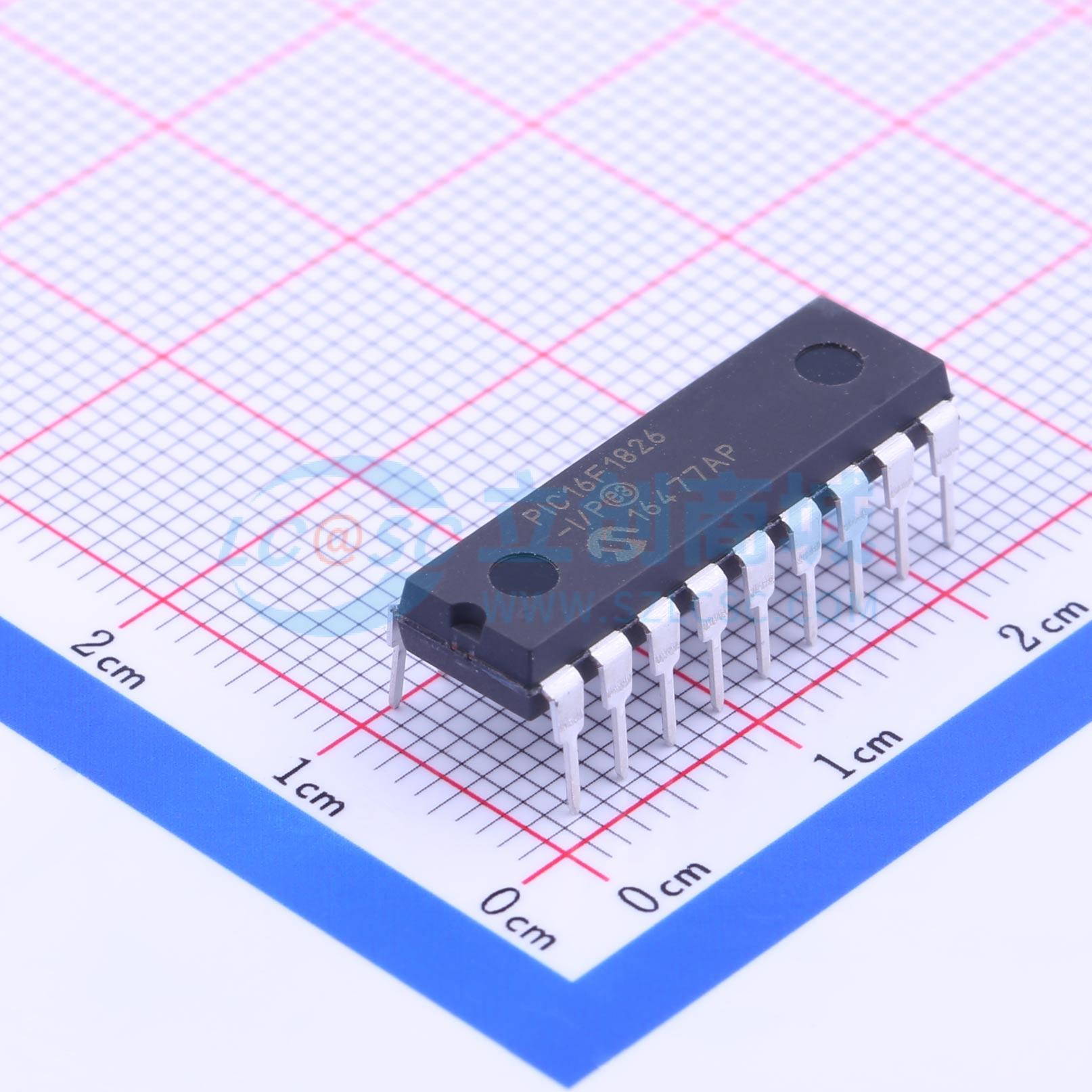

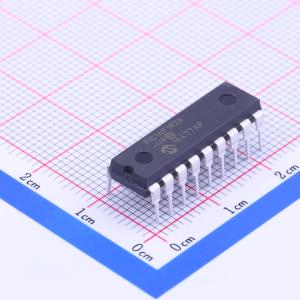

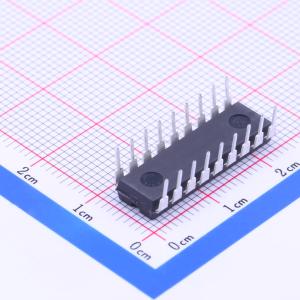

Name: MICROCHIP(美国微芯) PIC16F1826-I/P
Brand: MICROCHIP(美国微芯)
SKU: C145567
Price: 15.906 CNY
Availability: InStock

高性能RISC CPU：
- 优化的C编译器架构
- 256字节数据EEPROM
- 可寻址最大8 KB的线性程序存储器
- 可寻址最大384字节的线性数据存储器
- 带有自动现场保护的中断功能
- 带有可选上溢/下溢复位的16级深硬件堆栈
- 直接、间接和相对寻址模式：
  - 两个完全16位文件选择寄存器（File Select Register，FSR）
  - FSR可以读取程序和数据存储器
灵活的振荡器结构：
- 32 MHz高精度内部振荡器模块：
  - 出厂时校准为 ±1%（典型值）
  - 可通过软件选择频率范围：31 kHz至32 MHz
- 31 kHz低功耗内部振荡器
- 4种晶振模式，频率最高为32 MHz
- 3种外部时钟模式，频率最高为32 MHz
- 4倍锁相环（Phase-Lock Loop，PLL）
- 故障保护时钟监视器：
  - 支持外设时钟停止时安全关断
- 双速振荡器起振
- 参考时钟模块：
  - 可编程时钟输出频率和占空比
单片机的特性：
- 工作电压：1.8V - 5.5V （PIC16F1826/27）
- 工作电压：1.8V - 3.6V （PIC16LF1826/27）
- 可在软件控制下自编程
- 上电复位（Power-on Reset，POR）、上电延时定时器（Power-up Timer，PWRT）和振荡器起振定时器（Oscillator Start-up Timer，OST）
- 可编程欠压复位（Brown-out Reset，BOR）
- 扩展看门狗定时器（Watchdog Timer，WDT）：
  - 可编程周期从1ms至268s
- 可编程代码保护
- 通过两个引脚进行在线串行编程（In-Circuit Serial Programming™，ICSP™）
- 通过两个引脚进行在线调试（In-Circuit Debug，ICD）
- 增强型低电压编程
- 节能休眠模式
采用nanoWatt XLP技术的PIC16LF1826/27超低功耗管理特性：
- 工作电流：1 MHz、1.8V时，典型值为 75μA
- 休眠模式：30 nA
- 看门狗定时器：500 nA
- Timer1振荡器：32 kHz时为600 nA
模拟特性：
- 模数转换器（Analog-to-Digital Converter，ADC）模块：
  - 10位分辨率，12路通道
  - 自动采集功能
  - 可在休眠模式下进行转换
- 模拟比较器模块：
  - 2个轨到轨模拟比较器
  - 功耗模式控制
  - 可通过软件控制滞后
- 参考电压模块：
  - 具有1.024V、2.048V和4.096V输出的固定参考电压（Fixed Voltage Reference，FVR）
  - 具有正负参考电压选择的5位轨到轨电阻式DAC
外设特性：
- 15个I/O引脚和1个仅用作输入的引脚：
  - 高拉/灌电流：25 mA/25 mA
  - 可编程弱上拉
  - 可编程电平变化中断引脚
- Timer0：带8位预分频器的8位定时器/计数器
- 增强型Timer1：
  - 带有预分频器的16位定时器/计数器
  - 外部门控输入模式
  - 专用的低功耗32 kHz振荡器驱动器
- 最多3个Timer2类型：带8位周期寄存器、预分频器和后分频器的8位定时器/计数器
- 最多2个捕捉/比较/PWM模块（Capture/Compare/PWM，CCP）
- 最多2个增强型CCP（Enhanced CCP，ECCP）模块：
  - 可通过软件选择时基
  - 自动关断和自动重启
  - PWM控制
- 最多2个支持SPI和I2C的主同步串行端口（Master Synchronous Serial Port，MSSP），具有以下功能：
  - 7位地址掩码
  - SMBus/PMBus兼容
- 增强型通用同步/异步收发器（Enhanced Universal Synchronous Asynchronous Receiver Transmitter，EUSART）模块
- mTouch触摸传感振荡器模块：
  - 最多12路输入通道
- 数据信号调制器模块：
  - 可选择调制器和载波源
- SR锁存器：
  - 多个置1 / 复位输入选项
  - 仿真555定时器应用

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	PIC
	CPU最大主频	32MHz
	CPU位数	8 Bit
	程序存储容量	3.5KB
	程序存储器类型	FLASH
	RAM容量	256Byte

	属性	参数值
	EEPROM容量	256Byte
	I/O数量	16
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃
