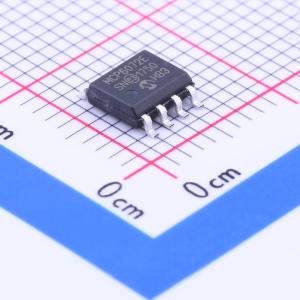

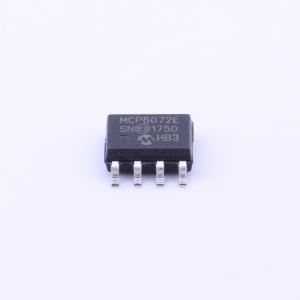

温馨提醒：图片仅供参考，商品以实物为准
MCP6072-E/SN
高精度运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP6071/2/4 系列运算放大器（运放）具有低输入失调电压（最大 ±150 μV），并支持轨到轨输入和输出操作。该系列运放为单位增益稳定型，增益带宽积典型值为 1.2 MHz。这些器件可在低至 1.8 V 的单电源电压下工作，每个运放的静态电流典型值为 110 μA
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6072-E/SN
- 商品编号
- C145569
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 19nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 89dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 110uA | |
| 输出电流 | 28mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~6V |
商品概述
MCP6071/2/4 系列运算放大器（运放）具有低输入失调电压（最大 ±150 μV），并支持轨到轨输入和输出操作。该系列运放为单位增益稳定型，增益带宽积典型值为 1.2 MHz。这些器件可在低至 1.8V 的单电源电压下工作，每个运放的静态电流较低（典型值为 110 μA）。这些特性使该系列运放非常适合单电源、高精度、电池供电的应用。 MCP6071/2/4 系列提供单通道（MCP6071）、双通道（MCP6072）和四通道（MCP6074）配置。 MCP6071/2/4 采用先进的 CMOS 工艺设计。所有器件均适用于扩展温度范围，电源电压范围为 1.8V 至 6.0V。
商品特性
- 低失调电压：最大 ±150 μV
- 低静态电流：典型值 110 μA
- 轨到轨输入和输出
- 宽电源电压范围：1.8V 至 6.0V
- 增益带宽积：典型值 1.2 MHz
- 单位增益稳定
- 扩展温度范围：-40°C 至 +125°C
- 无相位反转
应用领域
- 汽车
- 便携式仪器
- 传感器调理
- 电池供电系统
- 医疗仪器
- 测试设备
- 模拟滤波器
