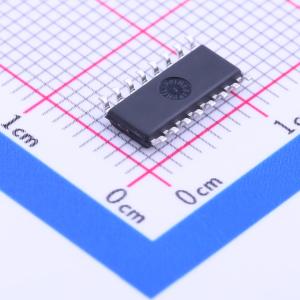

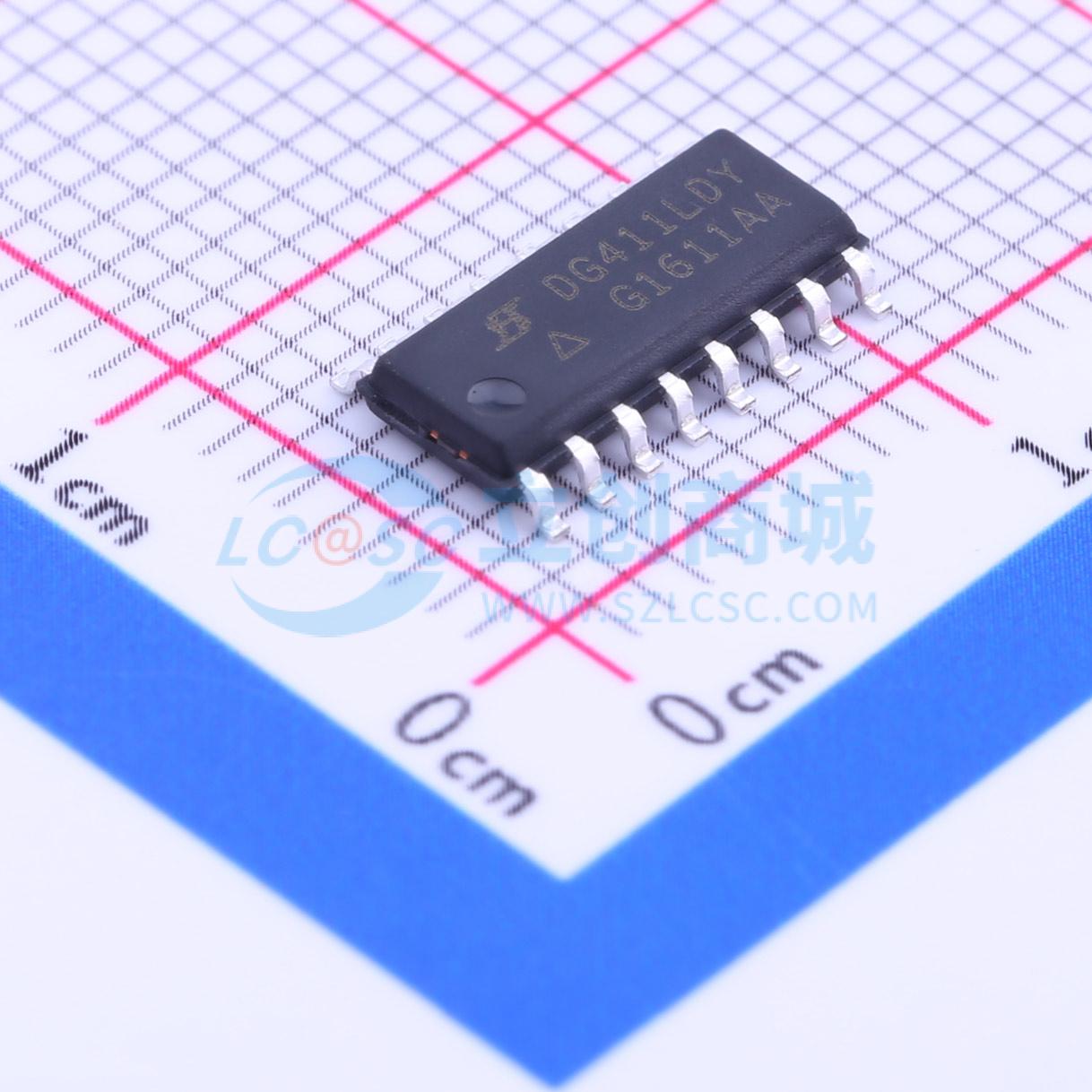

温馨提醒：图片仅供参考，商品以实物为准
DG411LDY-T1-E3
停产 DG411LDY-T1-E3
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- VISHAY(威世)
- 商品型号
- DG411LDY-T1-E3
- 商品编号
- C145270
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.421克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 工作电压 | 3V~6V；3V~12V；-6V~-3V | |
| 导通时间(ton) | 20ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 20Ω | |
| 关闭时间(toff) | 12ns | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 280MHz |
商品概述
DG411L、DG412L、DG413L是与行业标准器件DG411、DG412、DG413引脚兼容的低压配套器件，性能有所提升。 采用BiCMOS晶圆制造技术，使DG411L、DG412L、DG413L能够在单电源和双电源下工作。单电源电压范围为3至12 V，双电源工作建议使用±3至±6 V。 结合高速（导通时间tON：19 ns）、在模拟信号范围内平坦的导通电阻RDS(on)（5 Ω）、极小的插入损耗（280 MHz时为 - 3 dB）以及出色的串扰和关断隔离性能（50 MHz时为 - 50 dB），DG411L、DG412L、DG413L非常适合音频和视频信号切换。 如真值表所示，DG411L和DG412L对相反的控制逻辑做出响应。DG413L有两个常开开关和两个常闭开关。
商品特性
- 2.7至12 V单电源或±3至±6 V双电源
- 导通电阻RDS(on)：17 Ω
- 快速切换 - 导通时间tON：19 ns
- 关断时间tOFF：12 ns
- 与TTL、CMOS兼容
- 低泄漏电流：0.25 nA
- 2000 V静电放电（ESD）保护
应用领域
- 精密自动测试设备
- 精密数据采集
- 通信系统
- 电池供电系统
- 计算机外设
- SDSL、DSLAM
- 音频和视频信号路由
