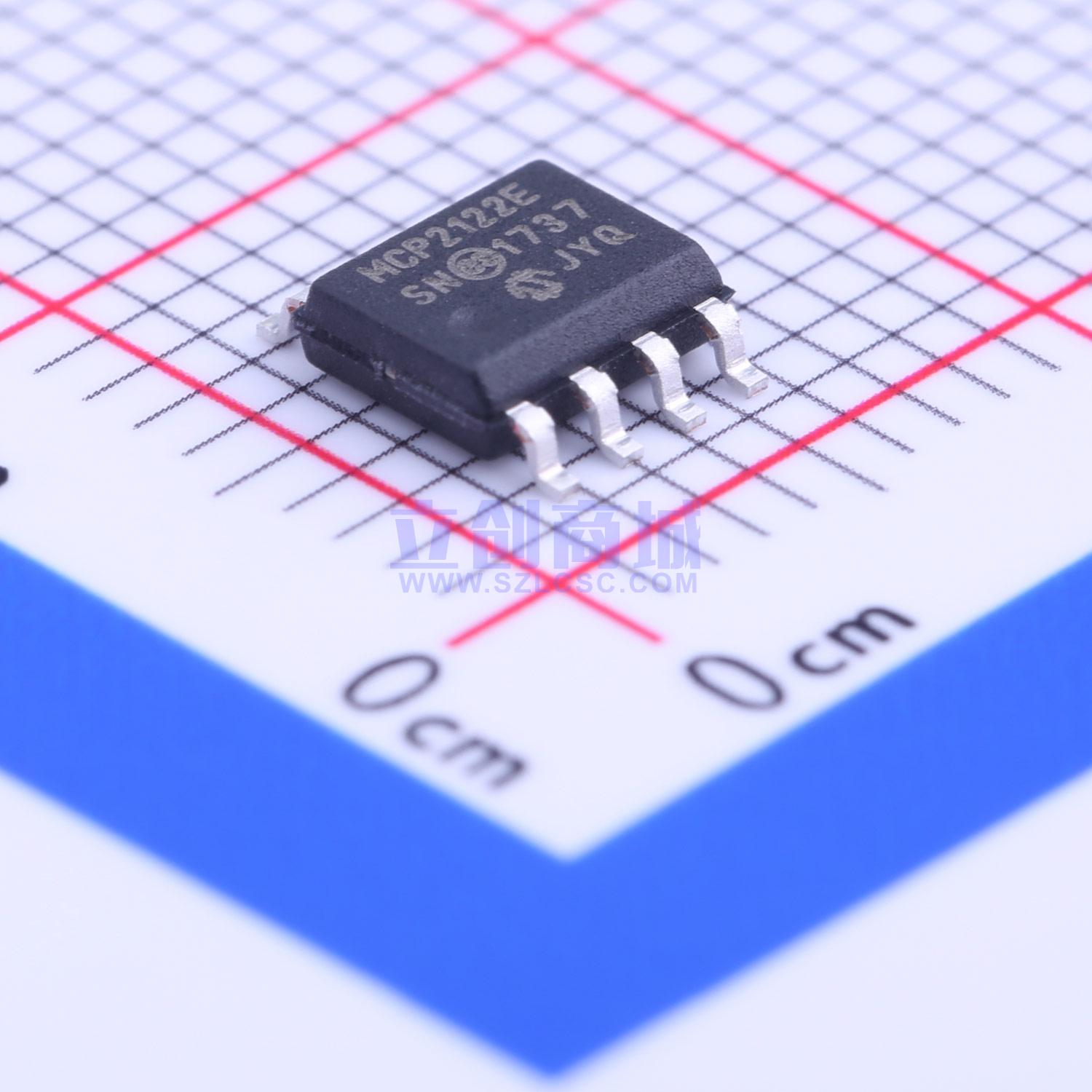

温馨提醒：图片仅供参考，商品以实物为准
MCP2122T-E/SN
MCP2122 红外编码/解码器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP2122 是一款符合 IrDA 标准的独立红外编码/解码器，支持最高 115.2Kbaud 的波特率。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP2122T-E/SN
- 商品编号
- C144170
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | UART | |
| 数据速率 | 115.2Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 1mA |
商品概述
MCP2122是一款独立的红外（IR）标准编码/解码器件，其引脚与Agilent HSDL-7000编码/解码器兼容。MCP2122具有两个接口：主机UART接口和红外（IR）接口。主机UART接口连接到主机控制器的UART。主机控制器是嵌入式系统中用于发送和接收数据的设备。红外（IR）接口连接到一个红外光收发器电路，该电路将电信号转换为红外光（编码），并将红外光转换为电信号（解码）。这个红外光收发器电路可以是标准的红外光收发器（例如Vishay TFDU 4300），也可以由分立元件实现。
当主机控制器以UART格式发送数据时，MCP2122接收这些UART数据并逐位编码（调制）。然后，这些编码后的数据作为电信号输出给红外收发器。红外收发器随后将这些电信号转换为红外光脉冲。红外收发器还接收红外光脉冲（数据），并将其输出为电信号。MCP2122对这些电信号进行解码（解调），然后通过MCP2122的UART传输数据。这种调制/解调方法按照IrDA标准执行。
应用领域
- 数据记录/数据交换
- 系统设置
- 系统诊断读取
- 生产配置
- 主机控制器固件更新
- 系统控制
