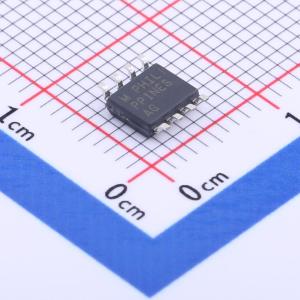

温馨提醒：图片仅供参考，商品以实物为准
MAX13488EESA+
具备自动方向控制功能的半双工 RS-485/RS-422 兼容收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 半双工RS-485/RS-422收发器，带有自动选向控制,利用AutoDirection省去隔离控制通道
- 商品型号
- MAX13488EESA+
- 商品编号
- C143343
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 16Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 4.5mA | |
| 通讯模式 | 半双工 |
商品概述
MAX13487E/MAX13488E是5V、半双工、±15kV ESD保护的RS-485/RS-422兼容收发器，具有一个驱动器和一个接收器。这些收发器包括热插拔功能，以消除上电或带电插入期间总线上的错误转换。
MAX13487E/MAX13488E具有Maxim专有的自动方向控制功能，使其非常适合用于隔离RS-485端口等应用，在这些应用中，驱动器输入与驱动使能信号结合使用来驱动差分总线。
MAX13487E具有降低斜率的驱动器，可最小化电磁干扰并减少由不当终端电缆引起的反射，允许无误传输速率高达500kbps。MAX13488E驱动器的斜率不受限制，允许传输速率高达16Mbps。
这些收发器的接收器输入阻抗为1/4单位负载，允许总线上最多连接128个收发器。它们适用于半双工通信。所有驱动器输出均采用人体模型进行了±15kV ESD保护。MAX13487E/MAX13488E采用8引脚SO封装，工作温度范围为-40℃至+85℃。
应用领域
- 隔离的RS-485接口
- 公用仪表
- 工业控制
- 工业电机驱动
- 自动化暖通空调系统
