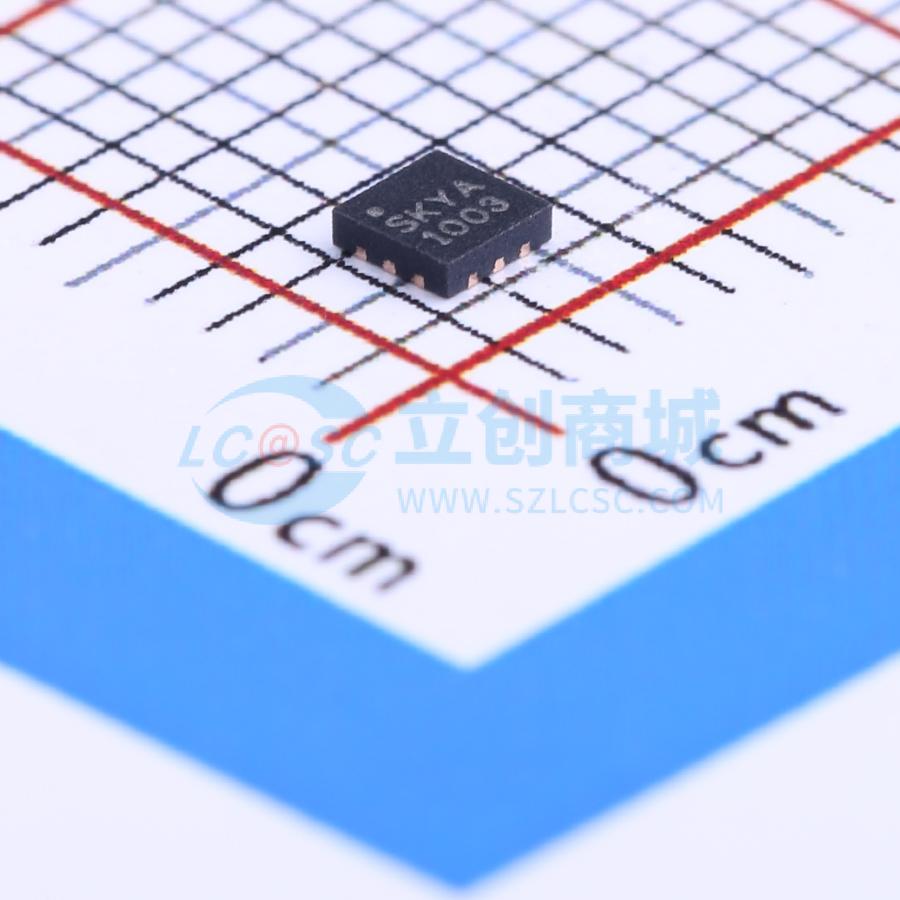

SKYA21003实物图
  • SKYA21003商品缩略图
  • SKYA21003商品缩略图
  • SKYA21003商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SKYA21003

0.1至6.0GHzSPDT射频开关

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SKYA21003是一款CMOS硅绝缘体(SOI)单刀双掷(SPDT)射频开关,具有高线性和低插入损耗,适用于WCDMA数据卡应用。
品牌名称
SKYWORKS
商品型号
SKYA21003
商品编号
C141440
商品封装
QFN-12-EP(2x2)​
包装方式
编带
商品毛重
0.021克(g)

商品参数

属性参数值
商品目录射频开关
频率100MHz~6GHz
隔离度42dB
属性参数值
插入损耗0.8dB
工作电压2.3V~4.8V
工作温度-40℃~+105℃

商品概述

SKYA21003是一款采用绝缘体上硅(SOI)技术的CMOS单刀双掷(SPDT)开关。SKYA21003具有高线性度和低插入损耗的特点,使其成为WCDMA数据卡应用的理想选择。 该开关在隔离端口呈现“反射短路”状态。 SKYA21003 SPDT开关采用紧凑的2 x 2 mm四方扁平无引脚(QFN)封装。 SKYA21003专为中高功率WCDMA数据卡切换应用而设计。该器件还可用于其他各种需要高性能射频切换的应用,如无线局域网(WLAN,a/b/g/n)。 内部负电压发生器和解码器消除了射频端口对外部直流阻隔电容的需求,除非外部施加直流电压。 切换由一个电压输入(CTRL)控制。根据施加到控制引脚的逻辑电压电平,RF1引脚通过低插入损耗路径连接到两个切换后的射频输出(RF2或RF3)之一,而RF1引脚与另一个射频输出引脚之间的路径处于高隔离状态。 内部解码器用于为开关提供正确的逻辑。 将使能引脚连接到逻辑低电平可启用关断模式。关断模式下,器件的典型总电流消耗降至7 μA。

商品特性

  • 通过AEC - Q100 2级认证
  • 工作温度范围:-40至+105 ℃
  • 可提供汽车3级生产件批准程序(PPAP)文件
  • 可提供国际材料数据系统(IMDS)材料声明
  • 独立的物料清单(BOM)管理,以降低产品变更通知(PCN)风险
  • 支持宽带频率:0.01至6.0 GHz
  • 单比特控制
  • 适用于GSM功率电平
  • 静电放电(ESD):人体模型(HBM)1C类1500 V,带电器件模型(CDM)C3类1000 V
  • 低插入损耗:在2.5 GHz时< +0.5 dBm
  • 出色的线性度:|MD3 < -105 dBm
  • 在通过ISO/TS16949认证的工厂设计和制造
  • 无铅且符合RoHS标准(根据JEDEC J - STD - 020,在260 ℃下湿度敏感度等级为1级)

应用领域

  • 信息娱乐系统
  • 远程信息处理系统
  • 遥控无钥匙进入系统
  • 自动收费系统
  • 汽车智能家居控制系统
  • 车内无线系统
  • 全球定位系统(GPS)/导航系统

数据手册PDF
