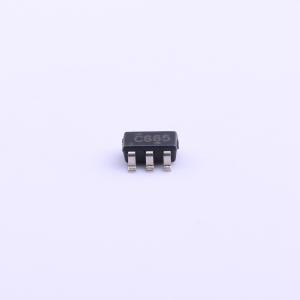

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G66DBVR
SN74LVC1G66 单双向模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单模拟开关，支持1.65V至5.5V Vcc操作，适用于模拟和数字信号。允许双向传输幅度高达5.5V（峰值）的信号。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G66DBVR
- 商品编号
- C133643
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 单刀单掷(SPST) | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 4.2ns | |
| 导通电阻(Ron) | 5.5Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 5ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 13pF | |
| 带宽 | 175MHz | |
| 传播延迟(tpd) | 800ps |
商品概述
这款单路模拟开关专为1.65 V至5.5 V VCC工作电压设计。 SN74LVC1G66器件可处理模拟和数字信号。该器件允许幅值高达5.5 V（峰值）的信号进行双向传输。 NanoFree封装技术是集成电路封装概念的重大突破，它将裸片直接作为封装。
商品特性
- 采用德州仪器NanoFree封装
- 1.65 V至5.5 V VCC工作电压
- 输入可承受高达5.5 V的电压
- 在3.3 V电压下，最大传输延迟为0.8 ns
- 高开关输出电压比
- 高线性度
- 高速，典型值为0.5 ns（VCC = 3 V，CL = 50 pF）
- 低导通电阻，典型值为5.5 Ω（VCC = 4.5 V）
- 闩锁性能符合JESD 78标准II类，超过100 mA
- ESD保护符合JESD 22标准：人体模型（A114 - A）2000 V、机器模型（A115 - A）200 V、带电器件模型（C101）1000 V
应用领域
- 无线设备
- 音频和视频信号路由
- 便携式计算机
- 可穿戴设备
- 信号选通、斩波、调制或解调（调制解调器）
- 模拟 - 数字和数字 - 模拟转换系统的信号复用
