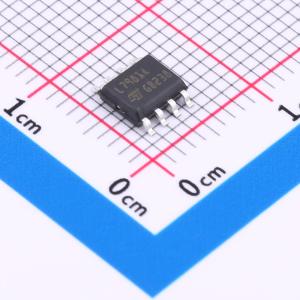

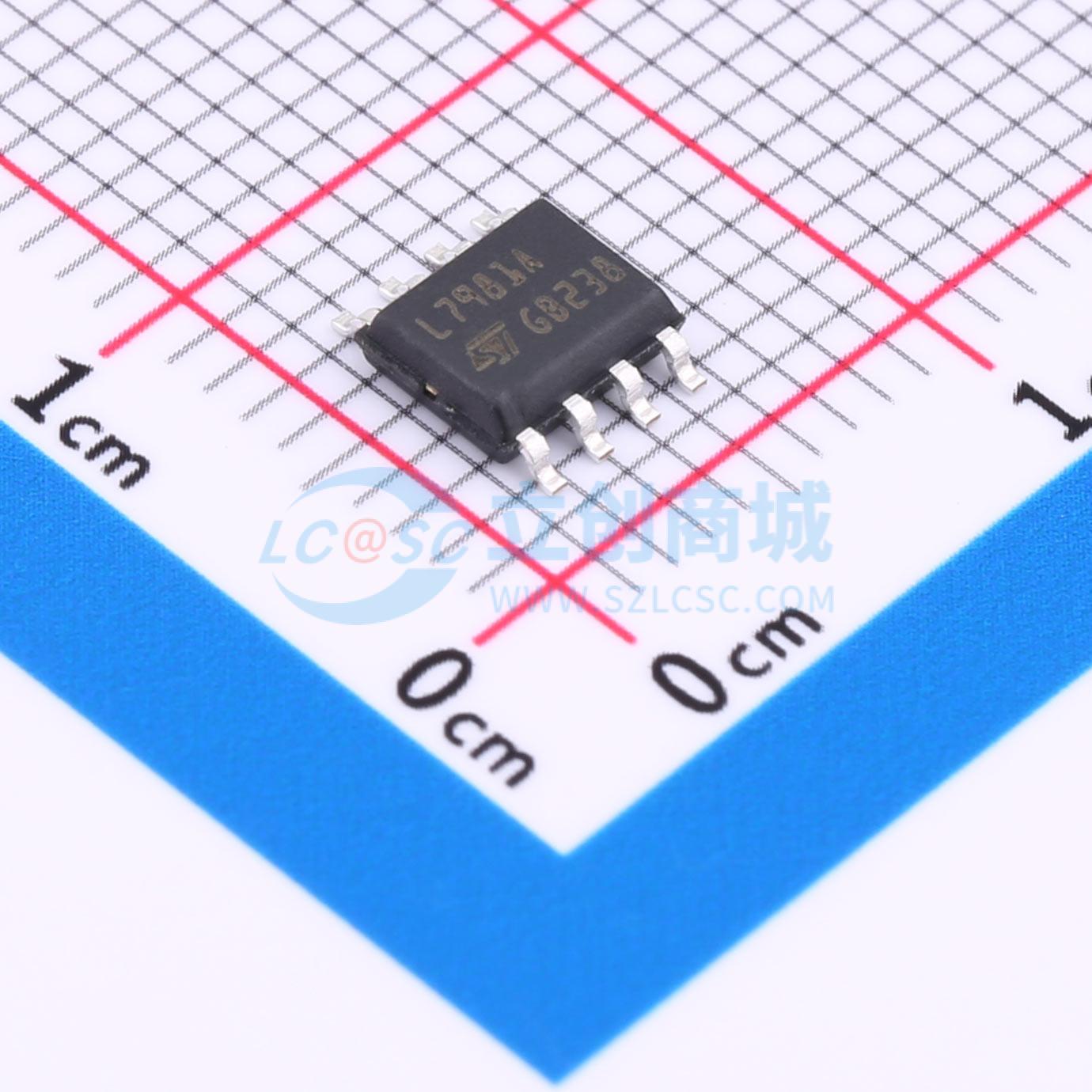

L7981A

停产 3A降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L7981器件是一款降压型开关稳压器，内置电流限制为3.7 A（最小值）的功率MOSFET，因此根据应用条件，它能够向负载提供高达3 A的电流。输入电压范围为4.5 V至28 V，输出电压可设置为从0.6 V至输入电压（VIN）。
品牌名称: ST(意法半导体)
商品型号: L7981A
商品编号: C1355776
商品封装: HSOP-8-EP
包装方式: 管装
商品毛重: 0.33克(g)

商品参数

商品概述

L7981器件是一款降压开关调节器，内置一个限流3.7A（最小值）的功率MOSFET，因此根据应用条件它可以向负载提供高达3A的电流。输入电压范围为4.5V至28V，输出电压可以从0.6V设置到VIN。仅需最少数量的外部元件，并且包括一个内部250kHz的开关频率振荡器，该振荡器可以外部调整至最高1MHz。QFN和HSOP封装带有裸露焊盘，可分别将RthJA降低至60℃/W和40℃/W。

商品特性

3A直流输出电流，4.5V至28V输入电压
输出电压可调，从0.6V起
250kHz开关频率，可编程至1MHz
内部软启动和使能
低压差操作：100%占空比
电压前馈
零负载电流操作
过流和热保护
VFQFPN 3x3-8L 和 HSOP8 封装

应用领域

消费类：STB（Set Top Box），DVD，DVD录像机，车载音响，LCD电视和显示器
工业类：PLD，PLA，FPGA，充电器
网络类：XDSL，调制解调器，DC-DC模块
计算机类：光存储，硬盘驱动器，打印机，声卡/显卡
适用于LED驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	600mV~28V
	输出电流	3A
	开关频率	250kHz~1MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.4mA
	开关管(内置/外置)	内置
	输出类型	可调
