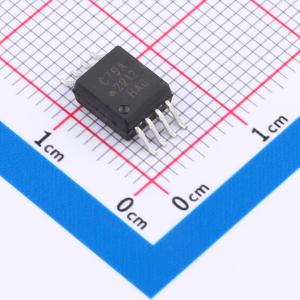

温馨提醒：图片仅供参考，商品以实物为准
ACPL-C79A-000E
ACPL C79A 000E
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 隔离放大器用于电子功率转换器中的电流和电压传感，应用包括电机驱动器和可再生能源系统。在典型的电机驱动实现中，电流流过外部电阻，隔离放大器感应产生的模拟电压降。在光隔离屏障的另一侧产生与电流成正比的差分输出电压。对于一般应用，建议使用增益公差为±1%和±3%的产品；对于高精度应用，可以使用增益公差为±0.5%的产品
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-C79A-000E
- 商品编号
- C1346125
- 商品封装
- SO-8-6.8mm
- 包装方式
- 管装
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 差分输入电压 | ±200mV | |
| 带宽(-3db) | 200kHz | |
| 增益 | 8.12~8.28 | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 400uV |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 1uA | |
| 输出类型 | 差分 | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 15kV/us | |
| 功能特性 | 片内斩波稳定放大器；全差分拓扑；隔离式ΔΣ(Sigma-Delta)调制器 | |
| 工作温度 | -40℃~+105℃ |
应用领域
- 电流/电压感应 在交流和伺服电机驱动中
- 太阳能逆变器、风力涡轮机逆变器
- 工业过程控制
- 数据采集系统
- 开关电源信号隔离
- 通用模拟信号隔离
- 传统电流传感器替代品
