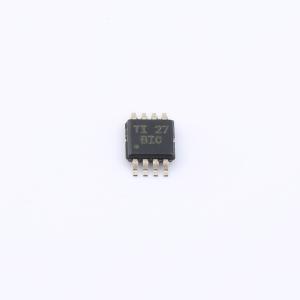

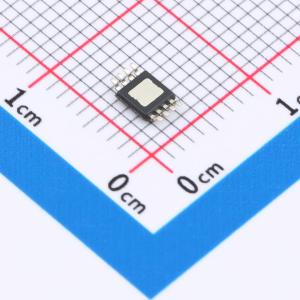

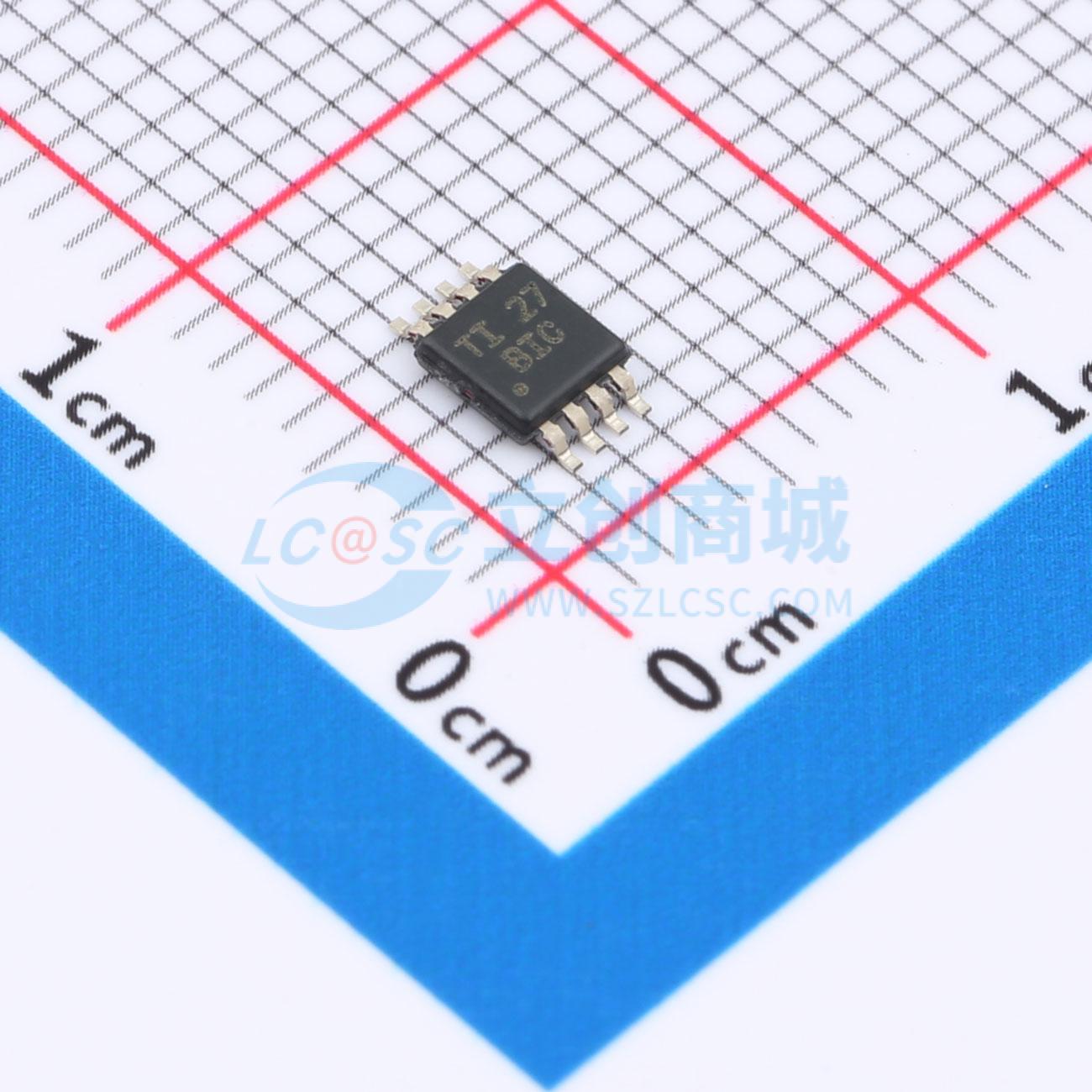

THS3062DGN
低失真、高转换速率电流反馈放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- THS3062 双通道、高电压、高压摆率电流反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS3062DGN
- 商品编号
- C1346129
- 商品封装
- HVSSOP-8-EP
- 包装方式
- 管装
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 300MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 7V/ns | |
| 输入偏置电流(Ib) | 40uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 2.6nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 72dB | |
| 静态电流(Iq) | 8.3mA | |
| 输出电流 | 145mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 10V~30V | |
| 双电源电压(Vee~Vcc) | -15V~15V | |
| 功能特性 | - |
商品概述
THS3061为单通道型号，THS3062为双通道型号，二者均为高电压、高压摆率电流反馈放大器，采用BICOM-1工艺，设计具备低失真特性，压摆率可达7000 V/μs，适合需要大线性输出信号的使用场景。产品电源供电范围为±5 V至±15 V，0.1dB平坦带宽超过100MHz，单位增益配置下频率响应峰化小于0.3dB，单位增益带宽为300MHz，在10MHz下具备良好的失真特性；电流反馈架构的灵活性可使产品在增益为10时实现220MHz的-3dB带宽，在高增益下仍具备良好性能。室温下产品每通道静态电流为8.3mA，最大输出电流可达±145mA。THS3061采用8引脚SOIC封装和带PowerPAD的8引脚MSOP封装，THS3062采用带PowerPAD的8引脚SOIC封装和带PowerPAD的8引脚MSP封装。
商品特性
- 低失真，高压摆率
- 单位增益带宽300 MHz
- 增益为2时0.1dB带宽120 MHz
- 压摆率7000 V/μs
- 增益为2、负载电阻150 Ω时，10 MHz下三次谐波失真为-81 dBc
- 50 Ω负载下输出电流可达±145 mA
- 电源电压范围为±5 V ~ ±15 V
- 单位增益配置下频率响应峰化小于0.3 dB
- 增益为10时-3dB带宽可达220 MHz
- 室温下每通道静态电流为8.3 mA
应用领域
- 高速信号处理
- 测试测量系统
- VDSL线路驱动器
- 高压ADC前置放大器
- 视频线路驱动器
