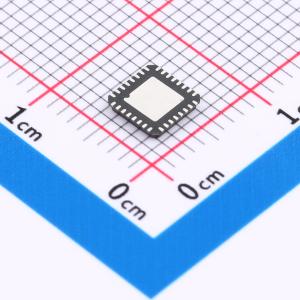

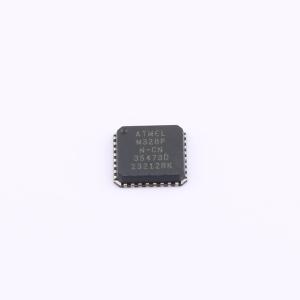

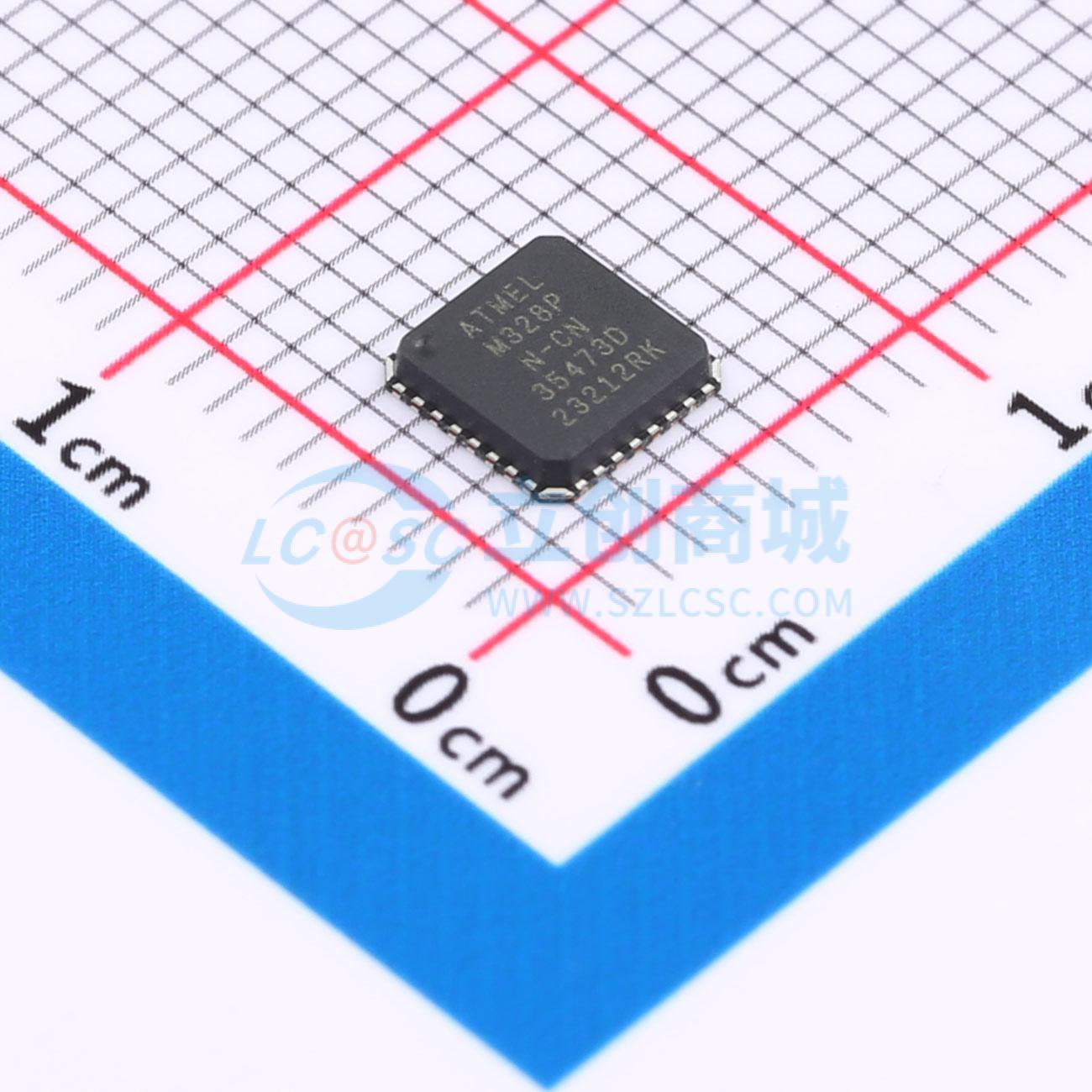

ATMEGA328P-MN实物图
  • ATMEGA328P-MN商品缩略图
  • ATMEGA328P-MN商品缩略图
  • ATMEGA328P-MN商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ATMEGA328P-MN

基于AVR增强型RISC架构的低功耗CMOS 8位微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
ATmega48A/PA/88A/PA/168A/PA/328/P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P实现了接近每MHz 1 MIPS的吞吐量,使系统设计者能够优化功耗与处理速度之间的平衡。AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高,同时比传统的CISC微控制器快十倍。ATmega48A/PA/88A/PA/168A/PA/328/P提供了以下特性:4K/8K字节的具有读写同时能力的在系统可编程Flash、256/512/512/1K字节的EEPROM、512/1K/1K/2K字节的SRAM、23个通用I/O线、32个通用工作寄存器、三个具有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的2线串行接口、一个SPI串行端口、一个6通道10位ADC(TQFP和VQFN封装中有8个通道)、一个带有内部振荡器的可编程看门狗定时器以及五种软件可选的节能模式。空闲模式停止CPU运行,但允许SRAM、定时器/计数器、USART、2线串行接口、SPI端口和中断系统继续工作。掉电模式保存寄存器内容,但冻结振荡器,禁用其他所有芯片功能直到下一次中断或硬件复位。在省电模式下,异步定时器继续运行,允许用户在设备其余部分处于睡眠状态时保持定时器基准。ADC降噪模式停止CPU和所有I/O模块,除了异步定时器和ADC,以减少ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行而设备其余部分处于睡眠状态。这允许快速启动并结合低功耗。Microchip提供QTouch库,用于将电容式触摸按钮、滑块和滚轮功能嵌入到AVR微控制器中。专利的电荷转移信号采集提供了鲁棒的感应,并包括完全去抖动的触摸键报告,还包括相邻键抑制(AKS)技术,用于明确检测按键事件。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用。该器件使用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统非易失性存储器编程器或在AVR核心上运行的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分被更新时,引导Flash部分中的软件将继续运行,提供真正的读写同时操作。通过将8位RISC CPU与片上在系统自编程Flash结合在单片芯片上,ATmega48A/PA/88A/PA/168A/PA/328/P是一款功能强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了完整的程序和系统开发工具的支持,包括:C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
商品型号
ATMEGA328P-MN
商品编号
C1337395
商品封装
VQFN-32-EP(5x5)​
包装方式
托盘
商品毛重
0.34克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核AVR
CPU最大主频20MHz
CPU位数8 Bit
程序存储容量32KB
程序存储器类型FLASH
RAM容量2KB
属性参数值
EEPROM容量1KB
I/O数量23
ADC(位数)10bit
振荡器类型内置
工作电压1.8V~5.5V
工作温度-40℃~+105℃

商品概述

ATmega48A/PA/88A/PA/168A/PA/328/P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P实现了接近每MHz 1 MIPS的吞吐量,使系统设计者能够优化功耗与处理速度之间的平衡。

AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高,同时比传统的CISC微控制器快十倍。

ATmega48A/PA/88A/PA/168A/PA/328/P提供了以下特性:4K/8K字节的具有读写同时能力的在系统可编程Flash、256/512/512/1K字节的EEPROM、512/1K/1K/2K字节的SRAM、23个通用I/O线、32个通用工作寄存器、三个具有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的2线串行接口、一个SPI串行端口、一个6通道10位ADC(TQFP和VQFN封装中有8个通道)、一个带有内部振荡器的可编程看门狗定时器以及五种软件可选的节能模式。空闲模式停止CPU运行,但允许SRAM、定时器/计数器、USART、2线串行接口、SPI端口和中断系统继续工作。掉电模式保存寄存器内容,但冻结振荡器,禁用其他所有芯片功能直到下一次中断或硬件复位。在省电模式下,异步定时器继续运行,允许用户在设备其余部分处于睡眠状态时保持定时器基准。ADC降噪模式停止CPU和所有I/O模块,除了异步定时器和ADC,以减少ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行而设备其余部分处于睡眠状态。这允许快速启动并结合低功耗。

Microchip提供QTouch库,用于将电容式触摸按钮、滑块和滚轮功能嵌入到AVR微控制器中。专利的电荷转移信号采集提供了鲁棒的感应,并包括完全去抖动的触摸键报告,还包括相邻键抑制(AKS)技术,用于明确检测按键事件。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用。

该器件使用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统非易失性存储器编程器或在AVR核心上运行的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分被更新时,引导Flash部分中的软件将继续运行,提供真正的读写同时操作。通过将8位RISC CPU与片上在系统自编程Flash结合在单片芯片上,ATmega48A/PA/88A/PA/168A/PA/328/P是一款功能强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了完整的程序和系统开发工具的支持,包括:C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
