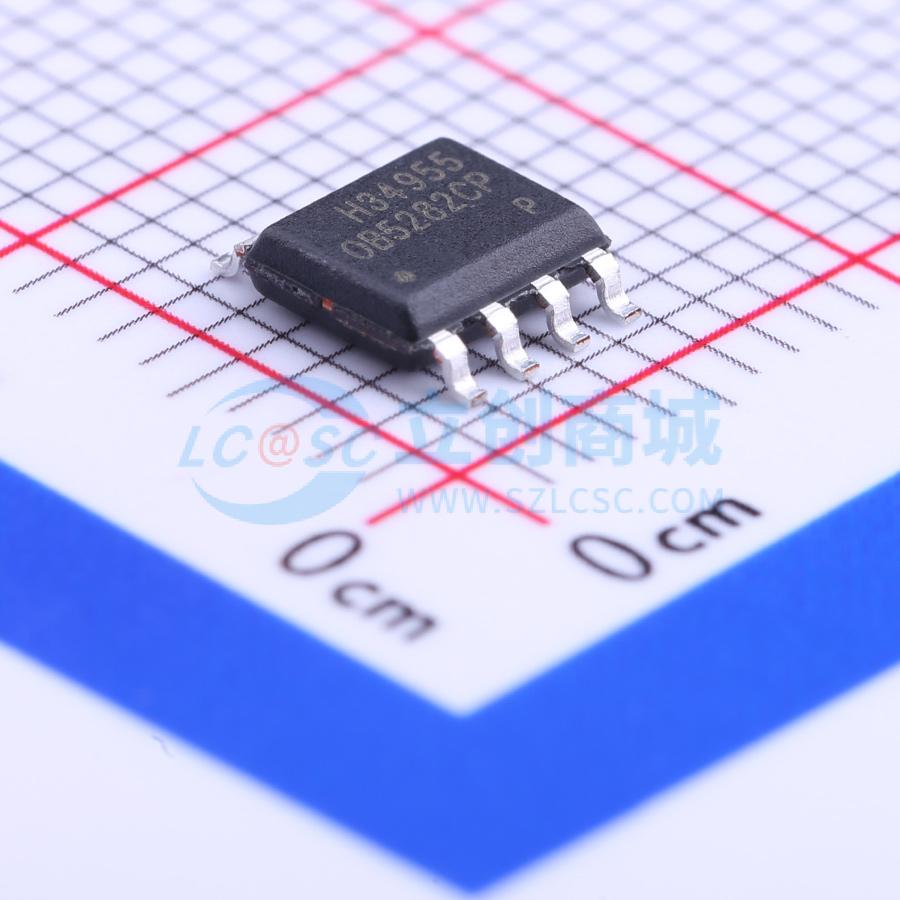

温馨提醒：图片仅供参考，商品以实物为准
OB5282CPA
具备欠压保护功能的高压绿色模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OB5282是一款高度集成的电流模式PWM控制IC，具备高压启动功能，专为高性能、低待机功耗且具成本效益的离线反激式转换器应用而优化。该控制器的HV引脚用于高压启动、交流关断检测和X电容电压放电，这种结构也支持欠压检测。在满载时，该IC以固定频率（65KHz）模式运行
- 品牌名称
- OB(昂宝)
- 商品型号
- OB5282CPA
- 商品编号
- C131099
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 12V~28V | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 反馈方式 | 副边反馈 |
商品概述
OB5282是一款高度集成的电流模式PWM控制IC，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。“扩展突发模式”控制极大地降低了待机功耗，有助于设计轻松满足国际节能要求。
商品特性
- 具有高压启动功能的高度集成电流模式PWM控制IC
- 针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行优化
- HV引脚用于高压启动、交流断电检测和X电容电压放电，支持欠压检测
- 在满载时以固定频率（65KHz）模式运行
- 在轻载时以具有谷底开关的绿色模式运行，以实现高功率转换效率
- 在极小负载时以“扩展突发模式”运行，以最小化待机功率损耗
- 高压启动，启动时间短，待机功率损耗低
- 具备全面的保护功能，包括逐周期电流限制（OCP）、过载保护（OLP）、过温保护（OTP）、输出和VDD过压保护
- 采用On-Bright专有的频率混洗技术，具有出色的EMI性能
- 最小化25KHz以下的音调能量，以避免运行期间产生音频噪声
- 采用SOP8封装
应用领域
- 用于以下设备的离线AC/DC反激式转换器
- 电源适配器
- 开放式开关电源
- 峰值负载应用
