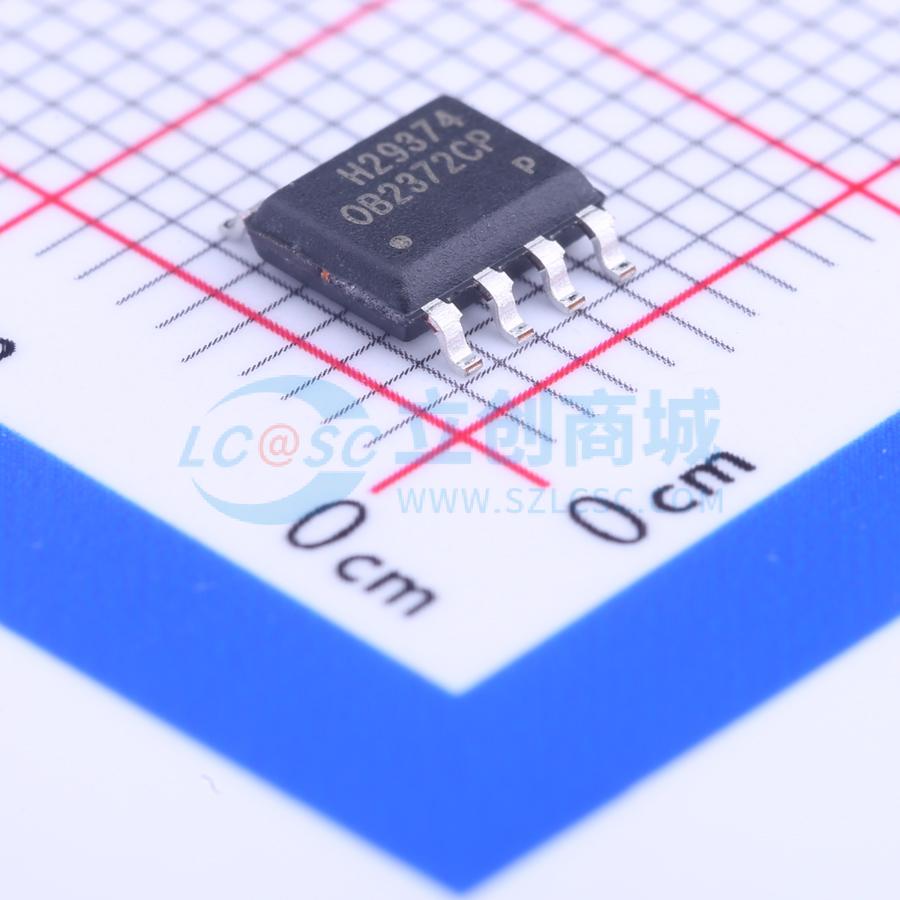

温馨提醒：图片仅供参考，商品以实物为准

OB2372CPA

高性能连续导通模式（CCM）/准谐振（QR）模式原边控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OB2372是一款出色的初级侧调节控制器，具备恒流（CC）/恒压（CV）功能，适用于中等功率的AC/DC充电器和适配器应用。该器件可直接驱动功率MOSFET，并在连续导通模式（CCM）/准谐振（QR）模式下工作，以实现高效率，同时具备多种内置保护功能。它无需次级反馈电路，从而降低了总体物料成本
品牌名称: OB(昂宝)
商品型号: OB2372CPA
商品编号: C131101
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

	属性	参数值
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-20℃~+85℃
	工作模式	CCM；QR
	反馈方式	原边反馈

商品概述

OB2372是一款出色的初级侧调节控制器，具备恒流（CC）/恒压（CV）操作功能，适用于中等功率的AC/DC充电器和适配器应用。该器件可直接驱动功率MOSFET，并在连续导通模式（CCM）/准谐振模式（QR）下工作，以实现高效率，同时具备多种内置保护功能。它无需次级反馈电路，从而降低了总体物料成本。集成了专利的恒压（CV）和恒流（CC）控制技术。

OB2372是一款优秀的集成式多模式PWM控制器，专为离线式中功率AC/DC应用而优化。它在连续导通模式（CCM）和准谐振模式（QR）下工作，通过初级侧感应和调节实现高效率，为节能电源提供了经济高效的解决方案。

专利内置的CV和CC控制可实现高精度的CC/CV控制，满足大多数充电器应用的要求。

商品特性

初级侧感应和调节，在CCM/QR模式下工作，无需TL431和光耦
在通用交流输入下实现高精度的恒压和恒流调节
满载时在低线电压下以固定频率（65kHz）CCM模式运行
高线电压下采用准谐振操作以实现高效率
良好的动态响应
可编程的CV和CC调节
内置初级绕组电感补偿
可编程的线缆压降补偿
内置控制环路补偿
带锁存关断功能的外部过温保护（OTP）
无音频噪声运行
内置前沿消隐（LEB）
超低启动电流和低工作电流
具备自动恢复功能的全面保护覆盖
VDD过压保护（OVP）
带迟滞功能的VDD欠压锁定（UVLO）
逐周期电流限制
反馈开环保护（OLP）
输出短路保护（SCP）

应用领域

手机充电器
平板电脑
AC/DC适配器
机顶盒电源

数据手册PDF

放大查看下载PDF

优惠活动

4.1折

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	9V~22V
	开关频率	60kHz~70kHz
	最大占空比	68%
	拓扑结构	反激式
