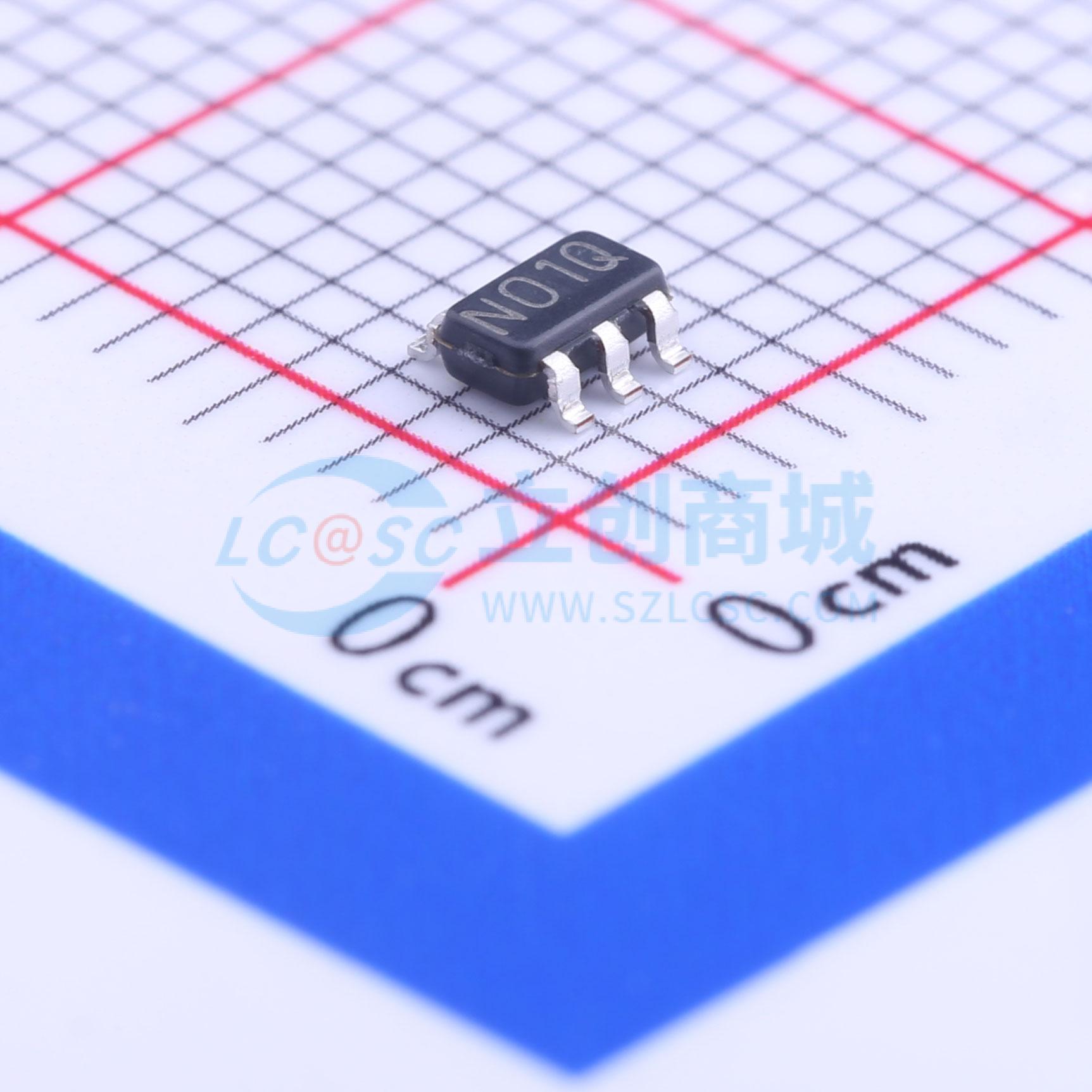

温馨提醒：图片仅供参考，商品以实物为准

DS90LV011AQMFE/NOPB

DS90LV011A 3V LVDS单高速差分驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 符合TIA/EIA-644-A标准，单个LVDS驱动器，优化用于高数据速率和低功耗应用。
品牌名称: TI(德州仪器)
商品型号: DS90LV011AQMFE/NOPB
商品编号: C130172
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

DS90LV011AQ是一款针对高数据速率低功耗应用优化的LVDS差分驱动器，属于电流模式驱动器，即使在高频下也可保持较低功耗，还可最小化短路故障电流，采用低压差分信号LVDS技术，可支持超过400Mbps（200MHz）的数据速率，输出布局方便PCB布线，输出典型摆幅为350mV，可提供较低电磁干扰，可搭配配套单线路接收器或任意LVDS接收器提供高速LVDS接口，内置有限静电放电保护，存储操作过程中需做好防护，避免静电损坏MOS门极。

商品特性

符合AECQ-100 Grade 1要求
符合TIA/EIA-644-A标准
开关速率大于400Mbps（200MHz）
最大差分偏移700ps，典型值100ps
最大传输延迟1.5ns
采用单路3.3V电源供电
差分信号为±350mV
具备断电保护，输出为三态
引脚布局简化PCB布线
低功耗，典型值为23mW@3.3V
采用5引脚SOT-23封装
引脚与SN65LVDS1兼容
输出摆幅低，可降低电磁干扰

应用领域

高数据速率传输场景
低功耗应用设备
需要高速LVDS接口的场景

	属性	参数值
	商品目录	LVDS芯片
	类型	驱动器
	驱动器数	1
	接收器数	0
	工作电压	3V~3.6V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	低功耗待机/失效自动关断
