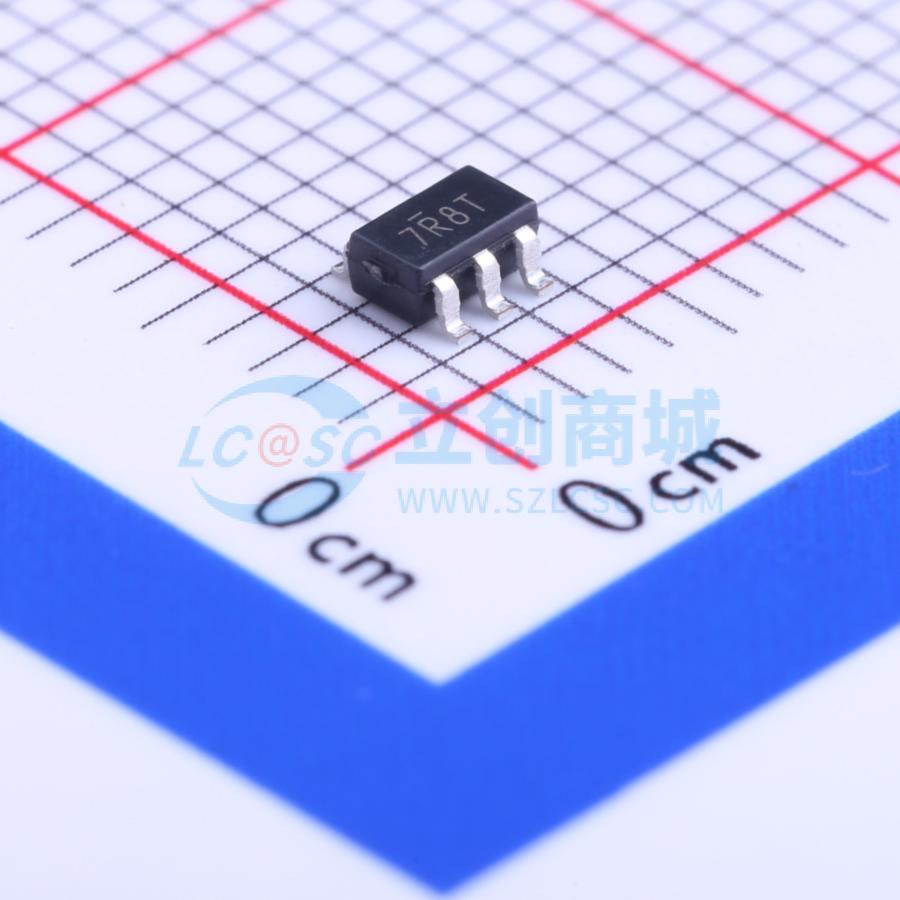

温馨提醒：图片仅供参考，商品以实物为准
IRS44273LTRPBF
单通道低端驱动器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IRS44273L是一款低压功率MOSFET和IGBT同相栅极驱动器。采用专有的抗闭锁CMOS技术，实现了坚固耐用的单片式结构。逻辑输入与标准CMOS或LSTTL输出兼容
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRS44273LTRPBF
- 商品编号
- C126909
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.083克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 1.5A | |
| 拉电流(IOH) | 1.5A | |
| 工作电压 | 10.2V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 25ns | |
| 下降时间(tf) | 25ns | |
| 传播延迟 tpLH | 50ns | |
| 传播延迟 tpHL | 50ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 静态电流(Iq) | 170uA |
商品概述
IRS44273L是一款低压功率MOSFET和IGBT同相栅极驱动器。采用专有的抗闭锁CMOS技术，实现了坚固耐用的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容。输出驱动器具有电流缓冲级。
商品特性
- CMOS施密特触发输入
- 欠压锁定
- 3.3V逻辑兼容
- 输出与输入同相
- 无铅，符合RoHS标准
应用领域
- 通用栅极驱动器
- DC-DC转换器
- 等离子显示面板（PDP）应用
