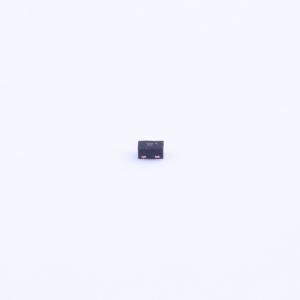

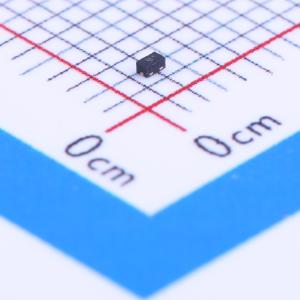

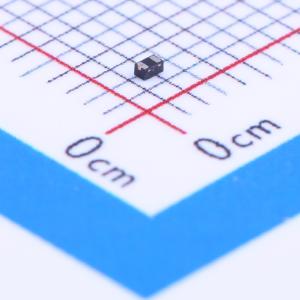

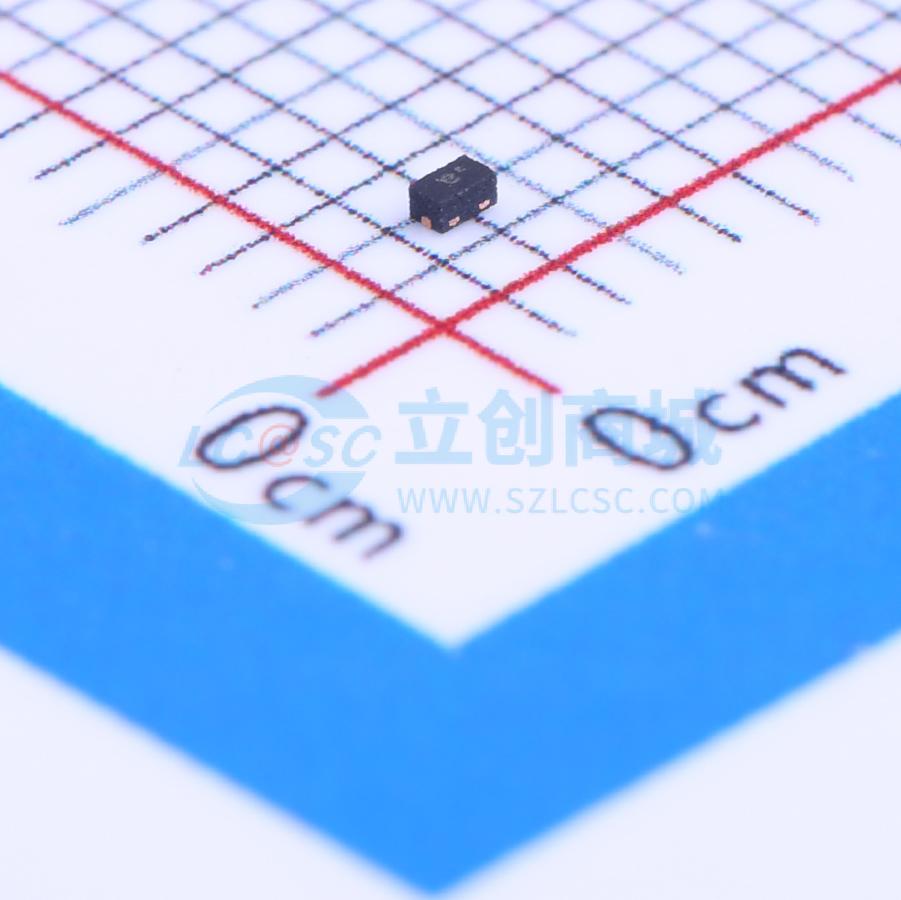

SP1005-01ETG

双向TVS 6V截止峰值浪涌电流：8A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VBR=9.5V VC=15.6V IPP=10A 双向离散
品牌名称: Littelfuse(美国力特)
商品型号: SP1005-01ETG
商品编号: C126835
商品封装: SOD-882
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

SP1005包含采用专有硅雪崩技术制造的背对背齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的二极管能够安全吸收高于IEC 61000 - 4 - 2国际标准规定的最高水平（4级，±8 kV接触放电和±15 kV空气放电）的反复ESD冲击，且性能不会下降。当存在交流信号时，背对背配置可为数据线提供对称的ESD保护。

商品特性

ESD，IEC 61000 - 4 - 2，±30 kV接触放电，±30 kV空气放电
EFT，IEC 61000 - 4 - 4，40A（5/50ns）
IEC 61000 - 4 - 5，第2版：8/20浪涌，10A浪涌抗扰度
低电容30pF（VR = 0V）
5V时低漏电流0.1 μA
节省空间的0201和SOD882封装尺寸
通过AEC - Q101认证（SOD882封装）
无卤、无铅且符合RoHS标准

应用领域

移动电话
智能手机
摄像机
便携式医疗设备
数码相机
MP3/便携式媒体播放器
便携式导航设备
平板电脑
销售点终端

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 10 个)

个

起订量：10 个10000个/圆盘

总价金额：

￥ 0.00

近期成交49单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	6V
	钳位电压	15.6V
	峰值脉冲电流(Ipp)	8A@8/20us
	峰值脉冲功率(Ppp)	-
	击穿电压	8.5V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	-
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5
	类型	TVS
	Cj-结电容	30pF
