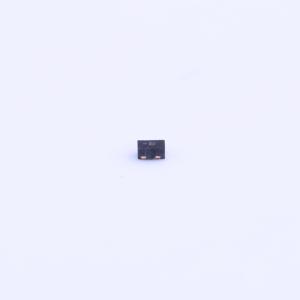

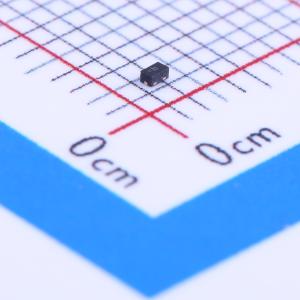

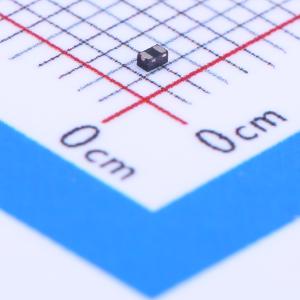

温馨提醒：图片仅供参考，商品以实物为准
SP1007-01ETG
双向ESD 6V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- VBR=9.5V VC=13.1V IPP=2A 双向离散
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP1007-01ETG
- 商品编号
- C126836
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 13.1V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8.5V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 5pF |
商品概述
SP1007包含采用专有硅雪崩技术制造的背对背齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的二极管能够在IEC 61000 - 4 - 2国际标准规定的最高级别（4级，±8kV接触放电）下安全地吸收反复的ESD冲击，且性能不会下降。背对背配置在存在交流信号时为数据线提供对称的ESD保护。
商品特性
- 符合RoHS标准，无卤且无铅
- ESD防护能力：符合IEC 61000 - 4 - 2标准，±8kV接触放电，±15kV空气放电
- EFT防护能力：符合IEC 61000 - 4 - 4标准，40A（5/50ns）
- 雷电防护能力：符合IEC 61000 - 4 - 5第二版标准，2A（tp = 8 / 20μs）
- 低电容5pF（典型值，@ VR = 5V）
- 5V电压下漏电流低至0.1μA
- 采用节省空间的0201和0402封装尺寸
应用领域
- 移动电话
- 智能手机
- 摄像机
- 便携式医疗设备
- 数码相机
- MP3/便携式媒体播放器（PMP）
- 便携式导航设备
- 平板电脑
- 销售点终端
