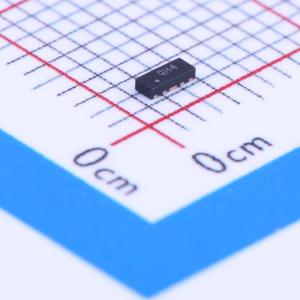

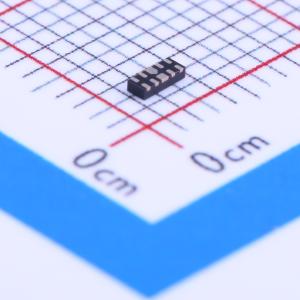

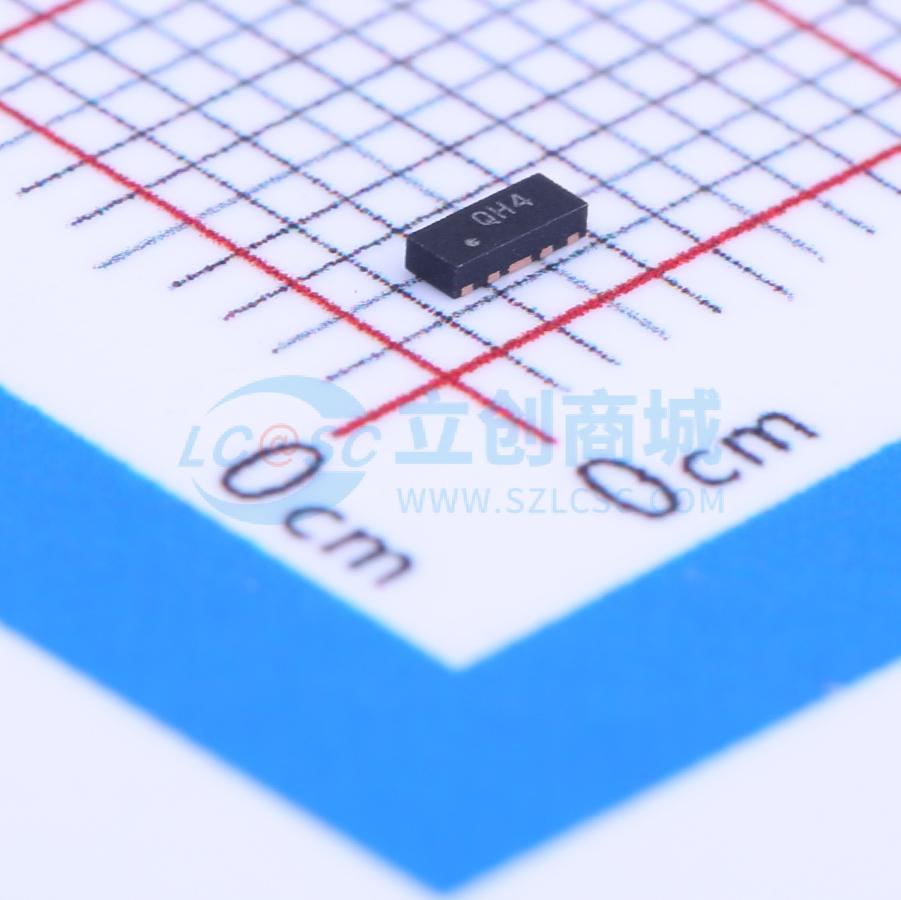

SP3010-04UTG
TVS 6V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SP3010集成了4通道超低电容轨到轨二极管和一个额外的齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这款耐用的器件能够在IEC 61000-4-2国际标准规定的最高级别（4级，±8KV接触放电）下安全吸收反复的ESD冲击，且性能不会下降。极低的负载电容也使其非常适合保护高速信号引脚，如HDMI、USB3.0、USB2.0和IEEE 1394。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP3010-04UTG
- 商品编号
- C126837
- 商品封装
- UFDFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 12.3V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.45pF |
商品概述
SP3010集成了4通道超低电容轨到轨二极管和一个附加的齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这款耐用的器件能够在IEC 61000 - 4 - 2国际标准规定的最高级别（4级，±8kV接触放电）下安全吸收反复的ESD冲击，且性能不会下降。极低的负载电容也使其非常适合保护HDMI、USB3.0、USB2.0和IEEE 1394等高速度信号引脚。
商品特性
- ESD，IEC 61000 - 4 - 2，±8kV接触放电，±15kV空气放电
- EFT，IEC 61000 - 4 - 4，40A（5/50ns）
- 雷电，IEC 61000 - 4 - 5第二版，3A（tp = 8 / 20μs）
- 每个I/O的电容低至0.45pF（典型值）
- 5V时漏电流低至0.1μA（典型值）
- 小尺寸μDFN（JEDEC MO - 229）封装节省电路板空间
- 符合RoHS标准且无铅
应用领域
-LCD/PDP电视-DVD播放器-台式电脑-MP3/PMP-机顶盒-手机-笔记本电脑-数码相机
