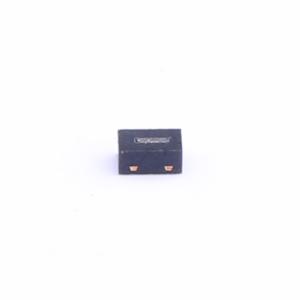

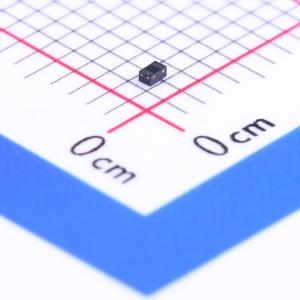

温馨提醒：图片仅供参考，商品以实物为准
SP3022-01ETG
双向TVS 5.3V截止 峰值脉冲电流：1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 20KV接触、30KV空气
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP3022-01ETG
- 商品编号
- C126840
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 1A | |
| 峰值脉冲功率(Ppp) | 20W | |
| 击穿电压 | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.35pF |
商品概述
SP3022包含采用专有硅雪崩技术制造的背对背瞬态电压抑制（TVS）二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的二极管能够安全吸收高达IEC 61000 - 4 - 2国际标准规定的最大电平（±20kV接触放电）的反复ESD冲击，且性能不会下降。背对背配置在存在交流信号时为数据线提供对称的ESD保护，低负载电容使其非常适合保护高速数据线，如HDMI、USB2.0、USB3.0和eSATA。
商品特性
- 符合RoHS标准且无铅
- ±20kV接触放电、±30kV空气放电ESD保护（IEC 61000 - 4 - 2）
- 电快速瞬变脉冲群（EFT）保护，IEC 61000 - 4 - 4，40A（5/50ns）
- 防雷保护，IEC 61000 - 4 - 5第二版，3A（tp = 8 / 20μs）
- 典型值：在VR = 0V时电容低至0.35pF
- 最大值：在5.3V时漏电流低至100nA
- 采用节省空间的0201和0402封装尺寸
- 极低的动态电阻（典型值0.7Ω）
- 通过AEC - Q101认证（SOD882封装）
应用领域
- USB 3.0/USB 2.0/MHL
- MIPI摄像头和显示屏
- HDMI 2.0、DisplayPort 1.3、eSATA
- 机顶盒、游戏机
- 智能手机
- 外部存储设备
- 超级本、笔记本电脑
- 平板电脑、电子阅读器
- 汽车电子
