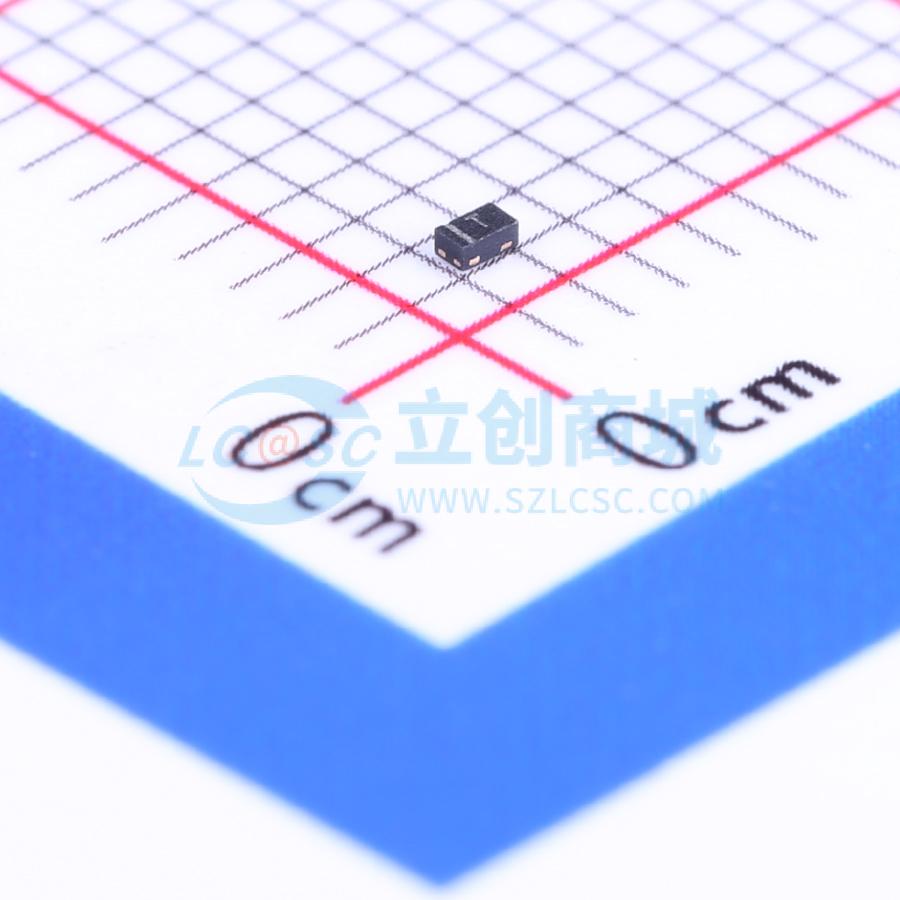

SP3030-01ETG

单向ESD 5V截止峰值脉冲电流：3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 20KV接触、30KV空气
品牌名称: Littelfuse(美国力特)
商品型号: SP3030-01ETG
商品编号: C126841
商品封装: SOD-882
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

SP3030包含低电容轨到轨二极管和一个额外的齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的二极管能够安全吸收超过IEC61000 - 4 - 2国际标准规定的最大水平（±20kV接触放电）的重复性ESD冲击，且性能不会下降。低负载电容使其非常适合保护高速数据线，如HDMI、DVI、USB2.0、USB3.0和eSATA。

商品特性

±20kV接触放电、±30kV空气放电ESD保护（IEC61000 - 4 - 2）
EFT保护，IEC61000 - 4 - 4，40A（tp = 5/50ns）
雷电保护，IEC61000 - 4 - 5，3A（tp = 8/20μs）
@VR = 0V时电容低至0.5pF
5V时漏电流低至0.1μA
小型SOD882封装有助于节省电路板空间
通过AEC - Q101认证（SOD882封装）

应用领域

平板电脑
数码相机
超级本
MP3/ PMP
电子阅读器
机顶盒
智能手机
便携式医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 10 个)

个

起订量：10 个10000个/圆盘

总价金额：

￥ 0.00

近期成交31单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	10V
	峰值脉冲电流(Ipp)	3A@8/20us
	反向电流(Ir)	100nA

	属性	参数值
	通道数	单路
	工作温度	-40℃~+125℃@(Tj)
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF
