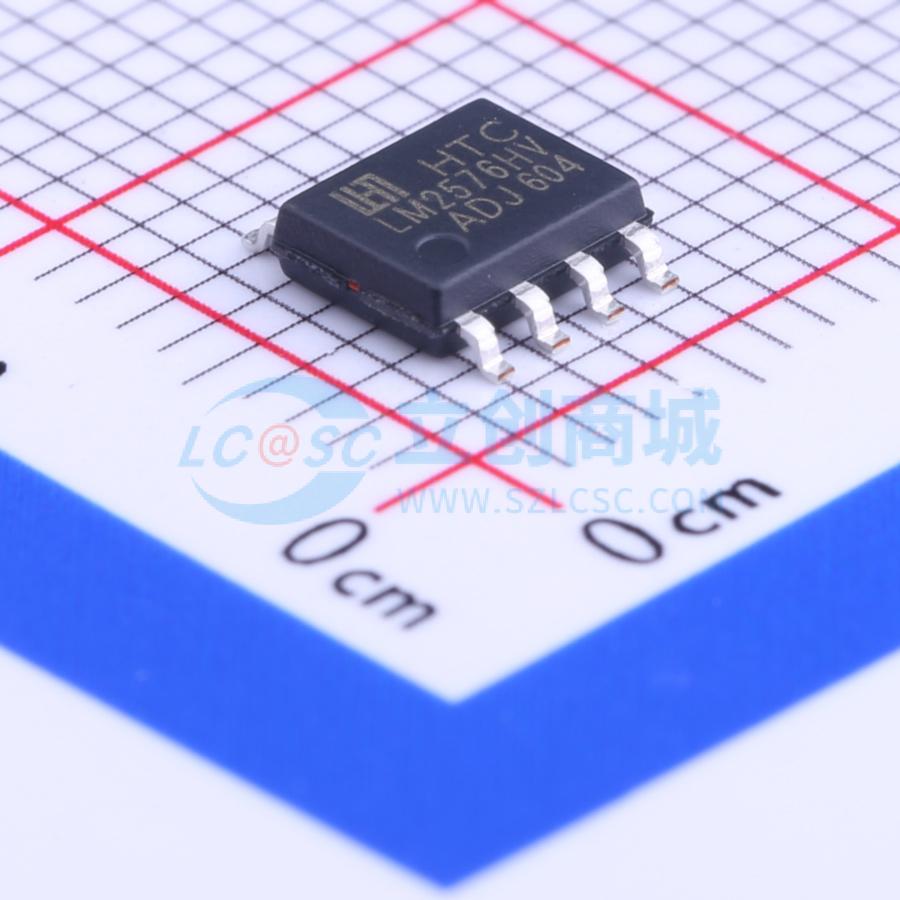

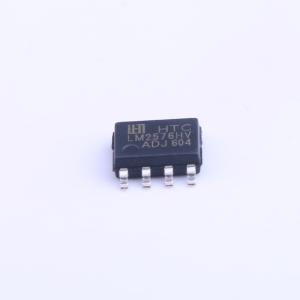

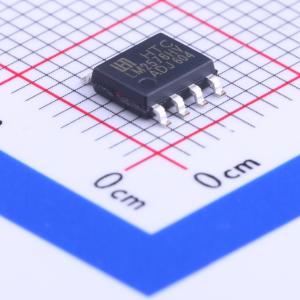

LM2576HVDP-ADJ

LM2576系列稳压器是单片集成电路，非常适合于降压开关调节器（降压转换器）的简便设计。该系列的所有电路都能够以出色的线性和负载调节能力驱动3.0A的负载。这些器件提供3.3V、5.0V、12V固定输出电压版本以及可调输出版本。

这些稳压器的设计旨在尽量减少外部组件的数量，从而简化电源设计。多家不同的电感制造商提供了专为与LM2576配合使用而优化的标准系列电感。由于LM2576转换器是一种开关模式电源，因此其效率显著高于常见的三端线性稳压器，尤其是在输入电压较高的情况下。在许多情况下，耗散功率非常低，以至于不需要散热片或可以大大减小散热片的尺寸。多家制造商提供了专为与LM2576配合使用而优化的标准系列电感。这一特性极大地简化了开关模式电源的设计。LM2576的特点是在指定的输入电压和输出负载条件下，输出电压的容差保证为±4%，振荡器频率的容差为±10%（0℃至125℃范围内为±2%）。

还包括外部关断功能，典型待机电流为80µA。输出开关包括逐周期电流限制以及热关断功能，以在故障条件下提供全面保护。

• 3.3V、5.0V、12V及可调输出版本
• 可调版本输出电压范围，1.23至37V，在线路和负载条件下最大偏差±4%
• 确保3.0A输出电流
• 宽输入电压范围
• 仅需4个外部组件
• 52kHz固定频率内部振荡器
• TTL关断功能，低功耗待机模式
• 高效率
• 使用易于获取的标准电感器
• 过热关断和电流限制保护
• SMD封装的湿敏等级为3级

• 简单高效的降压（Buck）调节器
• 适用于线性稳压器的高效预调节器
• 板载开关调节器
• 正到负转换器（升降压）
• 负电压升压转换器
• 电池充电器电源供应
