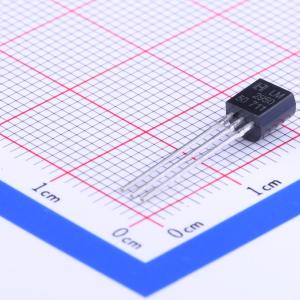

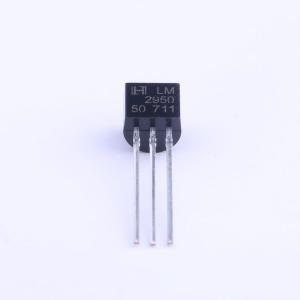

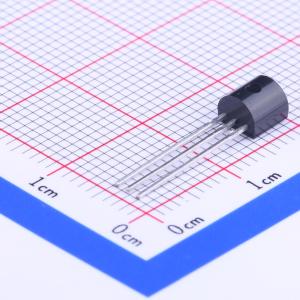

温馨提醒：图片仅供参考，商品以实物为准
LM2950-5.0
输入30V 输出5V 100mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低功耗电压调节器，适用于电池供电的应用，如无绳电话、无线电控制系统和便携式计算机。具有极低的静态电流（典型值 75μA）和极低的降压输出电压（轻载时典型值 400mV，100mA 时典型值 380mV）。初始公差为 0.5%（典型值），负载和线性调节率为 0.05%（典型值），输出温度系数非常低，可用作低功耗电压基准。误差标志输出功能用于在输入电池电量不足时警告低输出电压，可作为上电复位
- 品牌名称
- HTC
- 商品型号
- LM2950-5.0
- 商品编号
- C126052
- 商品封装
- TO-92-3
- 包装方式
- 袋装
- 商品毛重
- 0.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 30V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 380mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 75uA | |
| 噪声 | 430uVrms | |
| 特性 | 过热保护；过流保护；带使能 | |
| 工作温度 | -25℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM2950/1 是一款低功耗电压调节器。该器件是电池供电应用（如无绳电话、无线电控制系统和便携式计算机）的理想选择。 LM2950/1 的特点是静态电流极低（典型值为 75μA），输出压降电压极低（轻载时典型值为 400mV，100mA 时为 380mV）。 它具有 0.5% 的典型初始精度、0.05% 的典型出色负载和线性调整率，以及极低的输出温度系数，这使得 LM2950/1 可用作低功耗电压基准。误差标志输出功能可作为上电复位，用于在输入电池电量不足导致输出电压过低时发出警告。另一特性是逻辑兼容的关断输入，可使调节器开启和关闭。LM2950/1 采用 8 引脚塑料封装。调节器输出电压可通过引脚固定为 -XX 伏，也可通过外部电阻对在 1.24 伏至 29 伏之间进行编程。LM2950/1 还提供与其他固定调节器兼容的 3 引脚 TO - 92 封装。
商品特性
- 高精度输出电压
- 保证 100mA 输出
- 极低的静态电流
- 极严格的负载和线性调整率
- 极低的温度系数
- 电流和热限制
- 低压差电压
- 仅需 1μF 电容即可保证稳定性
- 误差标志可警告输出压差
- 逻辑控制电子关断
- 输出可在 1.24 至 29V 之间编程
- 湿度敏感度等级 3
应用领域
- 高效线性调节器、电压基准
- 电池供电系统
- 便携式消费设备
- 便携式/掌上电脑、台式/笔记本电脑
- 便携式仪器、无绳电话
- 汽车电子、无线电控制系统
- 开关电源后置调节器
