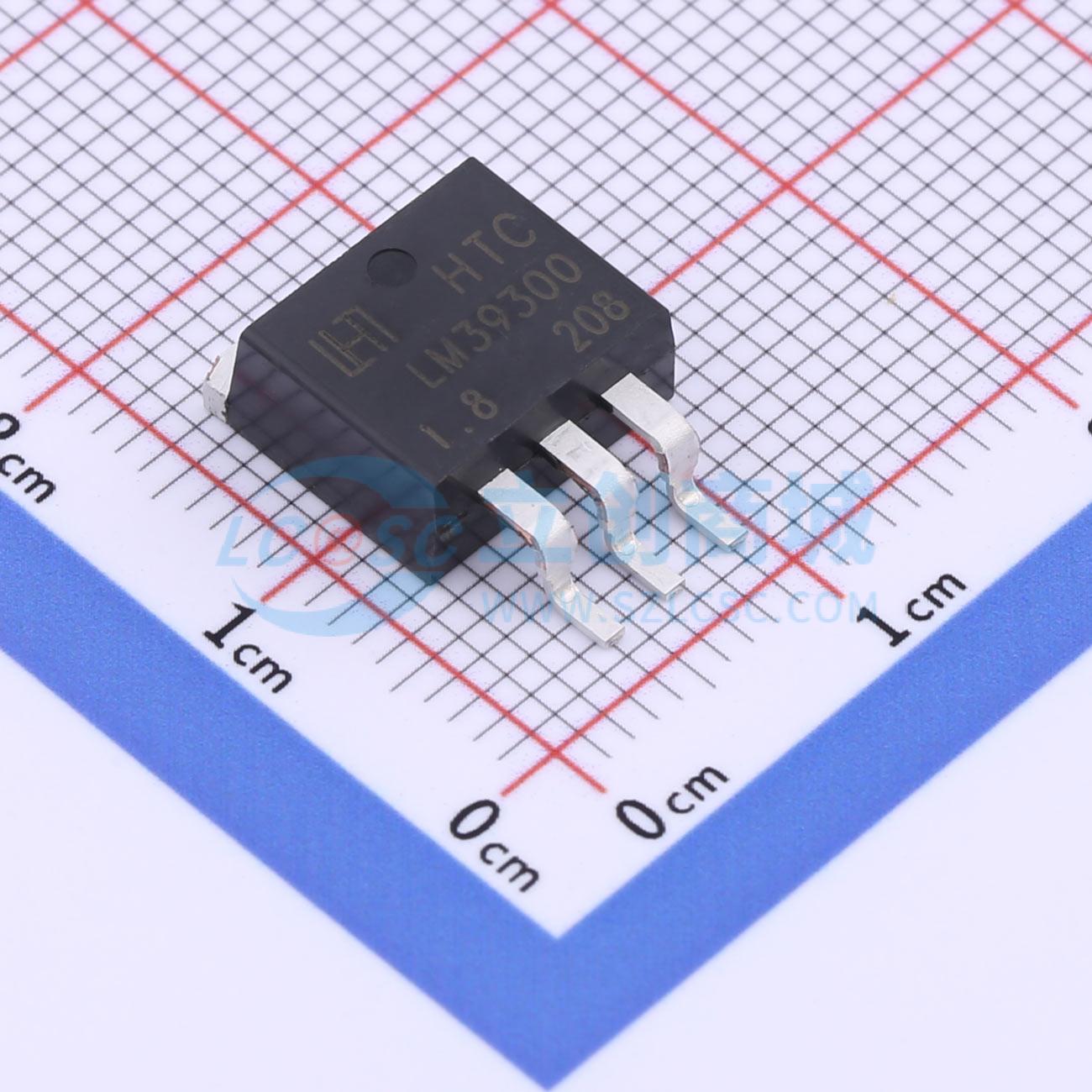

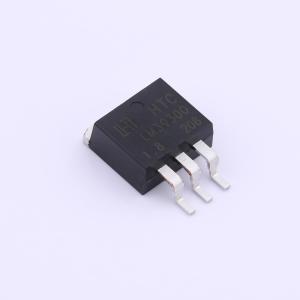

LM39300R-1.8

3A 低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 5V 3A
品牌名称: HTC
商品型号: LM39300R-1.8
商品编号: C126057
商品封装: TO-263-3
包装方式: 编带
商品毛重: 1.86克(g)

商品参数

商品概述

LM39300、LM39301和LM39302是3.0A低压差线性稳压器，只需最少的外部元件即可提供低电压、大电流输出。LM39300/1具有极低的压差（3.0A时典型值为400mV）和低接地电流（3.0A时典型值为36mA）。LM39300/1/2非常适合需要将标准5V或3.3V转换为新的更低核心电压的PC扩展卡。在所有工作条件下，保证最大压差为500mV，这使得LM39300/1/2能够在低至3V的电源下提供2.5V输出。LM39300/1/2还具有快速瞬态响应能力，适用于重载开关应用。该器件仅需47μF的输出电容即可保持稳定并实现快速瞬态响应。LM39300/1具备全面保护功能，包括过流限制、热关断、反接电池保护、反向漏电保护和反插引脚保护。LM39301提供一个与TTL逻辑兼容的使能引脚和一个错误标志，用于指示欠压和过流情况。LM39300/1/2提供固定电压输出，采用TO - 220和TO - 263封装，是基于NPN的旧款线性稳压器的理想升级产品。

商品特性

保证输出电流为3.0A
固定输出电压：1.5V、1.8V、2.5V、3.3V和5.0V
初始精度为1%
低接地电流
过温/过流保护
快速瞬态响应
TTL/CMOS兼容使能引脚（仅LM39301）
错误标志输出（仅LM39301）
提供TO - 263和TO - 220封装
结温范围为 - 40°C至125°C
湿度敏感度等级为3级

应用领域

电池供电设备
主板和显卡
微处理器电源
外围卡
高效线性稳压器
电池充电器

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	1.8V
	输出电流	3A
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	500mV@(3A)
	静态电流(Iq)	45mA
	特性	过热保护；过流保护；带使能
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
