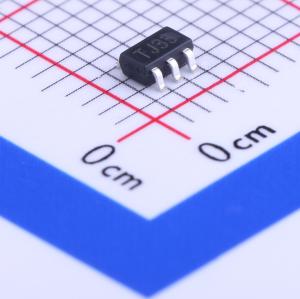

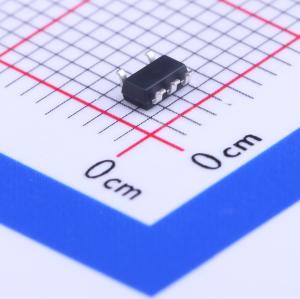

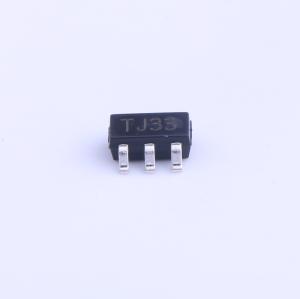

TJ5205SF5-3.3

输入16V 输出3.3V 150mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TJ5205是一款高效线性电压调节器，具有超低噪声输出、非常低的压差（轻载时典型值为17mV，150mA时为165mV）和非常低的接地电流（100mA输出时为600μA）。TJ5205的初始精度优于1%。专为手持电池供电设备设计，TJ5205包括一个CMOS或TTL兼容的使能/关断控制输入。
品牌名称: HTC
商品型号: TJ5205SF5-3.3
商品编号: C126090
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.049克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

TJ5205是一款高效的线性稳压器，具有超低噪声输出、极低的压差（轻载时典型值为17mV，150mA负载时为165mV）和极低的地电流（100mA输出时为600μA）。TJ5205的初始精度优于1%。它专为手持电池供电设备设计，包含一个CMOS或TTL兼容的使能/关断控制输入。关断时，功耗几乎降至零。稳压器的地电流在压差状态下仅略有增加，进一步延长了电池寿命。 TJ5205的主要特性包括一个参考旁路引脚，用于改善其原本就出色的低噪声性能、反接电池保护、限流和过温关断功能。 TJ5205有固定输出电压和可调输出电压两种版本，提供SOT - 23 - 5 PKG和SOP - 8PP PKG封装。可调版本的最大输出电压为8.5V。

商品特性

超低噪声输出
高输出电压精度
保证150mA输出
可调版本最大输出电压为8.5V
低静态电流
低压差
极严格的负载和线性调整率
极低的温度系数
电流和热限制
反接电池保护
“零”关断模式电流
逻辑控制使能
湿度敏感度等级3

应用领域

移动电话
笔记本电脑、笔记本和平板电脑
电池供电设备
PCMCIA VCC和VPP稳压/开关
消费/个人电子产品
开关电源后置稳压器/DC - DC模块
高效线性电源

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	75dB@(100Hz)

	属性	参数值
	压差	165mV@(150mA)
	静态电流(Iq)	160uA
	特性	过热保护；过流保护；带使能
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
