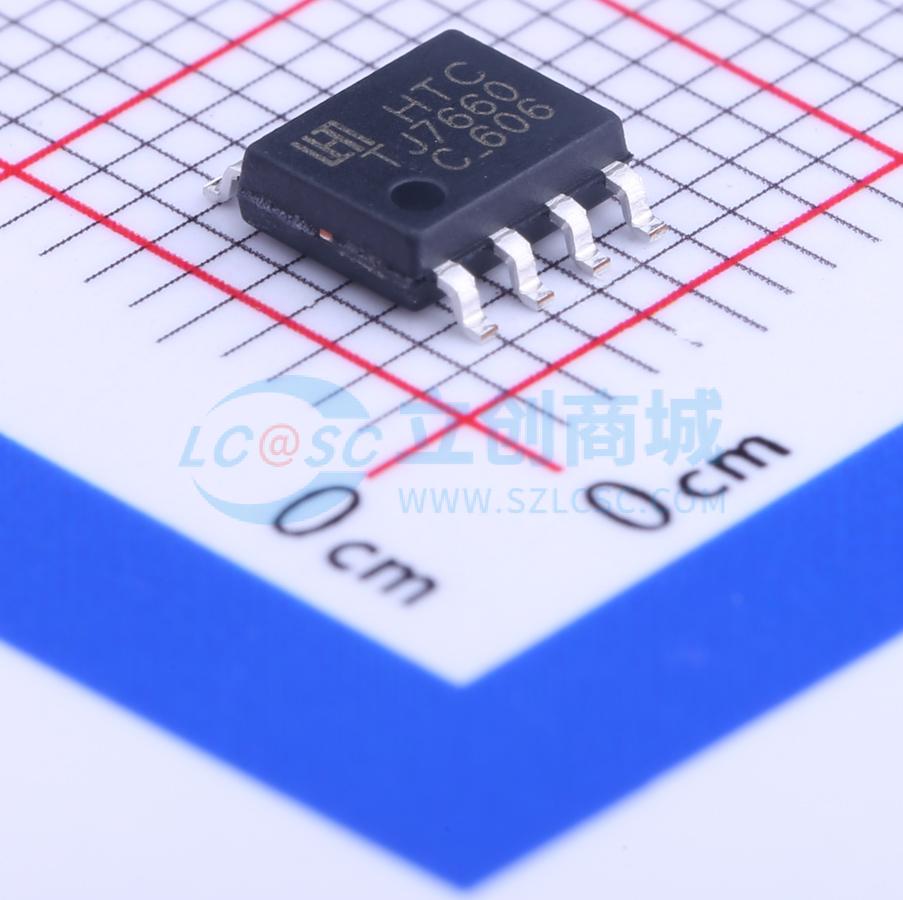

温馨提醒：图片仅供参考，商品以实物为准
TJ7660D
TJ7660D
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TJ7660可将输入范围为+1.5V至+10.0V的正电源电压转换为-1.5V至-10.0V的互补负输出电压。电荷泵和电荷存储功能仅需2个非关键外部电容器。 TJ7660也可连接成电压倍增器，在输入为+10V时可产生高达+18.6V的输出电压。芯片上集成了一个串联直流电源稳压器、RC振荡器、电压电平转换器和四个输出功率MOS开关。 一个独特的逻辑元件可检测器件中的最低负电压，确保输出N沟道开关源极 - 衬底结不会正向偏置，从而保证无闩锁操作。 当振荡器空载时，对于5.0V的输入电源电压，其标称振荡频率为10kHz。 通过在“OSC”端子添加外部电容器可降低该频率，也可用外部时钟驱动振荡器。 “LV”端子可接地以绕过内部串联稳压器，改善低电压（LV）操作。在中高电压（TJ7660为+3.5V至+10.0V）时，LV引脚浮空以防止器件闩锁。
- 品牌名称
- HTC
- 商品型号
- TJ7660D
- 商品编号
- C126092
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 1.5V~10V | |
| 静态电流(Iq) | - | |
| 输出电阻 | 60Ω | |
| 能量效率 | 98% |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 10kHz | |
| 工作温度 | -20℃~+70℃ | |
| 功能类型 | 升压；反相 | |
| PFM模式 | - |
商品概述
TJ7660可将输入范围为+1.5V至+10.0V的正电源电压转换为-1.5V至-10.0V的互补负输出电压。电荷泵和电荷存储功能仅需2个非关键外部电容器。 TJ7660也可连接成电压倍增器，在输入为+10V时可产生高达+18.6V的输出电压。芯片上集成了一个串联直流电源稳压器、RC振荡器、电压电平转换器和四个输出功率MOS开关。 一个独特的逻辑元件可检测器件中的最低负电压，确保输出N沟道开关源极 - 衬底结不会正向偏置，从而保证无闩锁操作。 当振荡器空载时，对于5.0V的输入电源电压，其标称振荡频率为10kHz。 通过在“OSC”端子添加外部电容器可降低该频率，也可用外部时钟驱动振荡器。 “LV”端子可接地以绕过内部串联稳压器，改善低电压（LV）操作。在中高电压（TJ7660为+3.5V至+10.0V）时，LV引脚浮空以防止器件闩锁。
商品特性
- 轻松将+5V逻辑电源转换为±5V电源
- 简单的电压倍增（VOUT = (-)nVIN）
- 典型开路电压转换效率99.9%
- 典型功率效率98%
- 宽工作电压范围 - TJ7660为1.5V至10.0V
- 使用方便 - 仅需2个非关键外部无源元件
- 在全温度和电压范围内无需外部二极管
- 湿度敏感度等级3
应用领域
- 动态随机存取存储器（DRAM）的板载负电源
- 局部微处理器（8080类型）负电源
- 低成本负电源
- 数据采集系统
