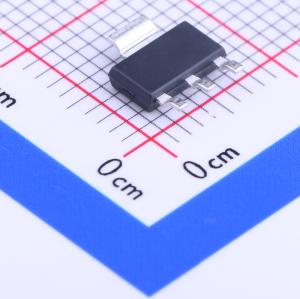

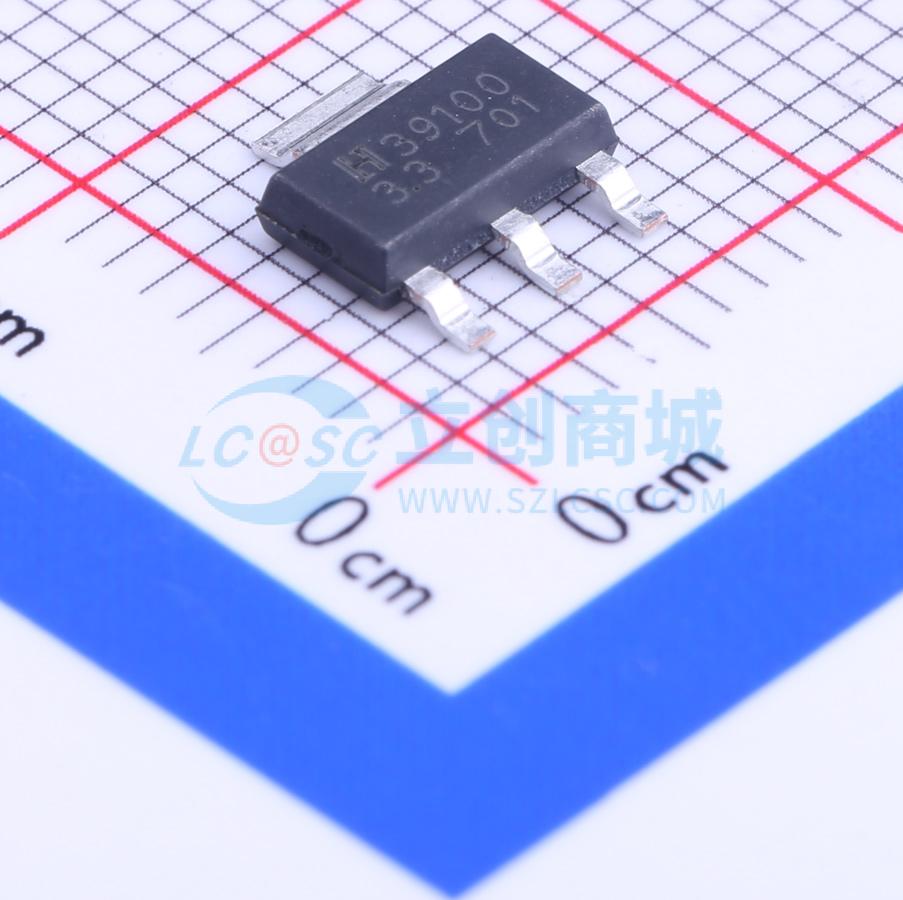

温馨提醒：图片仅供参考，商品以实物为准
LM39100S-3.3
输入16V 输出3.3V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM39100/1/2是1A低压差线性稳压器，可提供低电压、大电流输出。LM39100/1/2的压差极低（1A时典型值为410mV），接地电流也很低（1A时典型值为12mA）。LM39100是一款采用SOT - 223封装的固定输出稳压器
- 品牌名称
- HTC
- 商品型号
- LM39100S-3.3
- 商品编号
- C126055
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.334克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 16V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 410mV@(1A) | |
| 静态电流(Iq) | 7mA | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM39100/1/2是1A低压差线性稳压器，可提供低电压、大电流输出。 LM39100/1/2具有极低的压差（1A时典型值为410mV）和低接地电流（1A时典型值为12mA）。LM39100是采用SOT - 223封装的固定输出稳压器。LM39101和LM39102分别是采用SOP - 8和TO - 252封装的固定输出和可调输出稳压器。 LM39100/1/2非常适合需要将标准5V转换为3.3V、3.3V转换为2.5V或2.5V转换为1.8V的PC扩展卡。在所有工作条件下，保证最大压差为630mV，这使得LM39100/1/2能够在低至3.13V的电源下提供2.5V输出，在低至2.43V的电源下提供1.8V输出。LM39100/1/2具备过流限制、热关断和反接电池保护功能。LM39100/1提供5.0V、3.3V、2.5V、1.8V和1.5V的固定电压，LM39102的输出电压可调至1.24V。
商品特性
- 固定输出电压和可调至1.24V的输出电压
- 1A时典型压差为410mV，非常适合3.0V至2.5V转换，也适合2.5V至1.8V或1.5V转换
- 最小保证输出电流为1A
- 初始精度为1%
- 低接地电流
- 电流限制和热关断
- 反接电池保护
- 反向漏电保护
- 快速瞬态响应
- 薄型SOT - 223封装
- 湿度敏感度等级3
应用领域
- 电池供电设备
- 主板和显卡
- 微处理器电源
- 外围卡
- 高效线性稳压器
- 电池充电器
