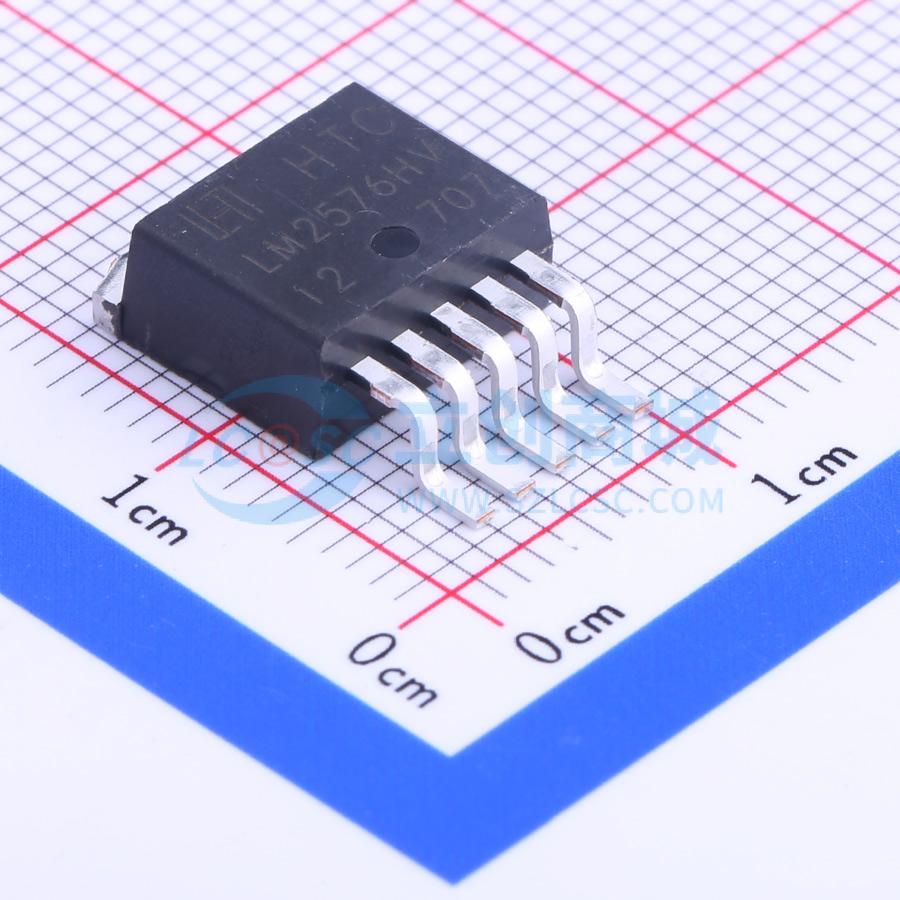

温馨提醒：图片仅供参考，商品以实物为准

LM2576HVR-12

3A、52kHz降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 降压 12V 3A 52kHz
品牌名称: HTC
商品型号: LM2576HVR-12
商品编号: C126036
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.093克(g)

商品参数

商品概述

LM2576HV系列稳压器是单片集成电路，为降压（降压型）开关稳压器提供所有有源功能，能够驱动3A负载，并具有出色的线性和负载调节性能。这些器件提供固定输出电压3.3V、5.0V、12V、15V以及可调输出版本。

这些稳压器需要最少数量的外部元件，使用简单，并包括内部频率补偿和固定频率振荡器。LM2576HV系列为流行的三端线性稳压器提供了高效率替代方案，显著减小了散热片的尺寸，在某些情况下甚至不需要散热片。多家不同制造商提供了专为与LM2576HV配合使用的标准电感器系列。这一特性大大简化了开关电源的设计。其他特性包括在指定输入电压和输出负载条件下输出电压的±4%精度，以及振荡器频率的±10%精度。还包括外部关断功能，其典型待机电流为50μA。输出开关包含逐周期电流限制以及故障条件下的热关断保护。

商品特性

降压开关调节器
- 可调版本输出电压范围，1.23V至52V，在线路和负载条件下最大±4%
- 保证输出电流为3A
- 固定输出电压：3.3V、5.0V、12V和15V
- 宽输入电压范围60V
52kHz固定频率振荡器
- 具备TTL关断功能，低功耗待机模式
- 仅需4个外部元件
- 高效率
使用现成的标准电感器
提供TO-220、TO-263和SOP-8PP封装
热关断和电流限制保护

应用领域

简易高效降压（ buck ）调节器
线性稳压器的高效预稳压器
卡上开关稳压器
正到负转换器（升降压）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	60V
	输出电压	12V
	输出电流	3A
	开关频率	52kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
