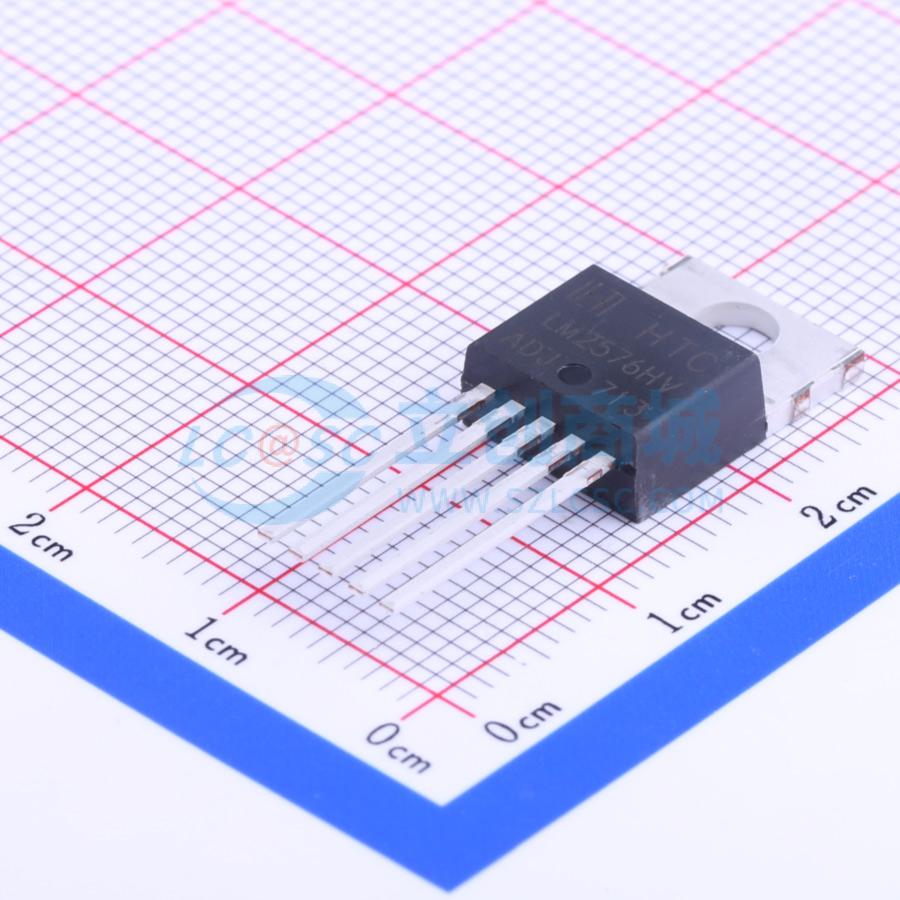

LM2576HVT-ADJ

3A、52kHz降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 降压可调 3A 52kHz
品牌名称: HTC
商品型号: LM2576HVT-ADJ
商品编号: C126041
商品封装: TO-220-5
包装方式: 管装
商品毛重: 7.5克(g)

商品参数

商品概述

LM2576系列稳压器是单片集成电路，非常适合于降压开关调节器（降压转换器）的简便设计。该系列的所有电路都能够以出色的线性和负载调节能力驱动3.0A的负载。这些器件提供3.3V、5.0V、12V固定输出电压版本以及可调输出版本。

这些稳压器的设计旨在尽量减少外部组件的数量，从而简化电源设计。多家不同的电感制造商提供了专为与LM2576配合使用而优化的标准系列电感。由于LM2576转换器是一种开关模式电源，因此其效率显著高于常见的三端线性稳压器，尤其是在输入电压较高的情况下。在许多情况下，耗散功率非常低，以至于不需要散热片或可以大大减小散热片的尺寸。多家制造商提供了专为与LM2576配合使用而优化的标准系列电感。这一特性极大地简化了开关模式电源的设计。LM2576的特点是在指定的输入电压和输出负载条件下，输出电压的容差保证为±4%，振荡器频率的容差为±10%（0℃至125℃范围内为±2%）。

还包括外部关断功能，典型待机电流为80µA。输出开关包括逐周期电流限制以及热关断功能，以在故障条件下提供全面保护。

商品特性

3.3V、5.0V、12V及可调输出版本
可调版本输出电压范围，1.23至37V，在线路和负载条件下最大偏差±4%
确保3.0A输出电流
宽输入电压范围
仅需4个外部组件
52kHz固定频率内部振荡器
TTL关断功能，低功耗待机模式
高效率
使用易于获取的标准电感器
过热关断和电流限制保护
SMD封装的湿敏等级为3级

应用领域

简单高效的降压（Buck）调节器
适用于线性稳压器的高效预调节器
板载开关调节器
正到负转换器（升降压）
负电压升压转换器
电池充电器电源供应

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	7V~40V
	输出电压	1.23V~37V
	输出电流	3A
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	可调
