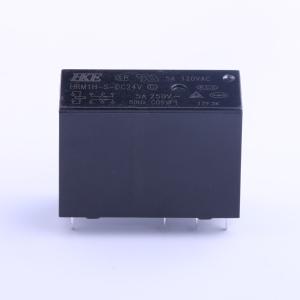

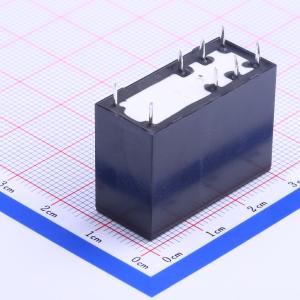

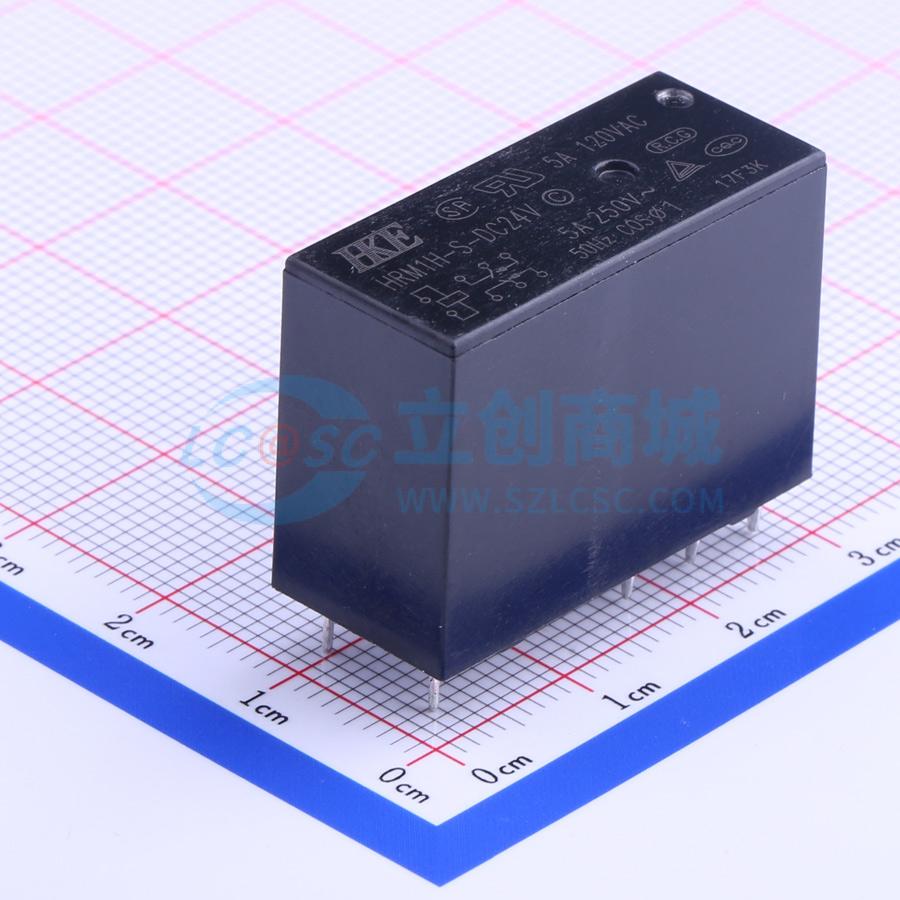

Name: HKE(汇港) HRM1H-S-DC24V-C
Brand: HKE(汇港)
SKU: C125707
Price: 6.85 CNY
Availability: InStock

线圈额定电压：24VDC
线圈电阻：1067Ω ± 10% 在 23℃ 下
额定电流：22.5mA ± 10% 在 23℃ 下
工作电压：最大值 18.0VDC
释放电压：最小值 2.4VDC
最大线圈电压：31.2VDC（额定电压的 130%）
额定工作功率：540mW
接触形式：C型（转换型）
接触材料：银合金
接触额定值：5A 在 250VAC 下
最大开关电压：250VAC
最大开关电流：5A
最大开关功率：1250VA
最小开关电流：100mA 在 5VDC 下
接触电阻（初始）：最大值 100mΩ
电气耐久性：最小值 100，000 次操作在额定负载下
机械耐久性：最小值 10，000，000 次操作
绝缘电阻：最小值 1000MΩ 在 500VDC 下
介电强度（漏电流：1mA）：接触点之间 1，000VAC，1 分钟，50/60Hz；线圈与接触点之间 4，000VAC，1 分钟，50/60Hz
动作时间：最大值 15 ms
释放时间：最大值 8 ms
工作温度：-40 至 +85℃
存储条件：存储温度 -40 至 +85℃；存储在无腐蚀性气体（如硫化氢气体或含盐空气）且无阳光直射和雨雪的环境中
线圈温升：最大值 60K（通过电阻法测量，在接触点施加 5A 电流且继电器线圈施加 110% 额定电压于 85℃ 下）
端子强度：在端子距本体 2mm 处以 1kg 力推拉 10 秒后，结构和特性均无异常
可焊性：浸渍表面焊料覆盖率达 95% 以上；焊料槽温度 260 ± 5℃，时间 5 ± 1 秒
耐焊接热：端子浸入焊料槽（260 ± 5℃）10 ± 1 秒，然后在室温湿度下恢复 2 小时后，结构和特性均无异常；手工焊接时，必须在 350 ± 10℃ 下于 3.5 ± 0.5 秒内完成，接触电阻应小于 100mΩ
耐冷性：继电器在 -40 ± 3℃ 温度下放置 2 小时，然后在室温湿度下恢复 1 ~ 2 小时后，结构和特性均无异常；接触电阻应小于 100mΩ
耐干热性：继电器在 85 ± 2℃ 温度下放置 16 小时，然后在室温湿度下恢复 1 ~ 2 小时后，结构和特性均无异常；接触电阻应小于 100mΩ
耐湿性：继电器在 90 ~ 95% RH，40 ± 2℃ 湿度下放置 48 小时，然后在室温湿度下恢复 1 ~ 2 小时后，结构和特性均无异常；绝缘电阻最小值 100MΩ，接触电阻应小于 100mΩ
振动耐久性（机械）：继电器承受双振幅 1.5mm，频率 10 ~ 55 ~ 10Hz，每个方向 2 小时，总计 6 小时后，结构和特性均无异常
振动耐久性（误动作，通电）：继电器承受双振幅 1.5mm，频率 10 ~ 55 ~ 10Hz，每个方向 5 分钟，总计 30 分钟后，接触点断开时间不得达到或超过 1ms
冲击耐久性（机械）：继电器承受 1，000 m/s²，6ms 的冲击，每个方向 3 次，总计 18 次冲击后，结构和特性均无异常
冲击耐久性（误动作，通电）：继电器承受 100 m/s²，11ms 的冲击，每个方向 3 次，总计 18 次冲击后，接触点断开时间不得达到或超过 1ms

	属性	参数值
	商品目录	功率继电器
	线圈电压	24V
	触点形式	-
	引脚数	-
	触点容量(电阻负载)	5A@250VAC
	最大切换电压	250V@AC；30V@DC
	额定线圈功率	540mW
	触点材料	银合金
	最大切换电流	5A

	属性	参数值
	线圈类型	-
	线圈电阻	1.067kΩ
	接触电阻	100mΩ
	动作时间	15ms
	释放时间	8ms
	工作温度	-30℃~+70℃
	长度	29mm
	宽度	12.6mm
