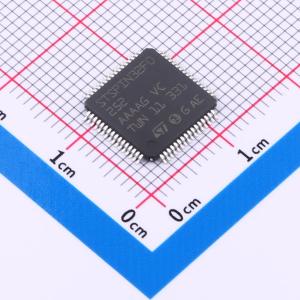

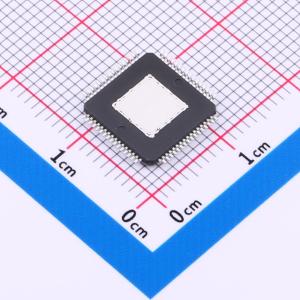

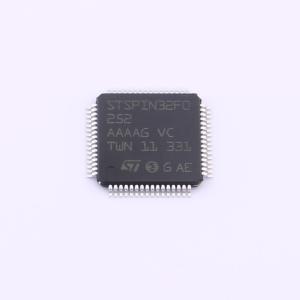

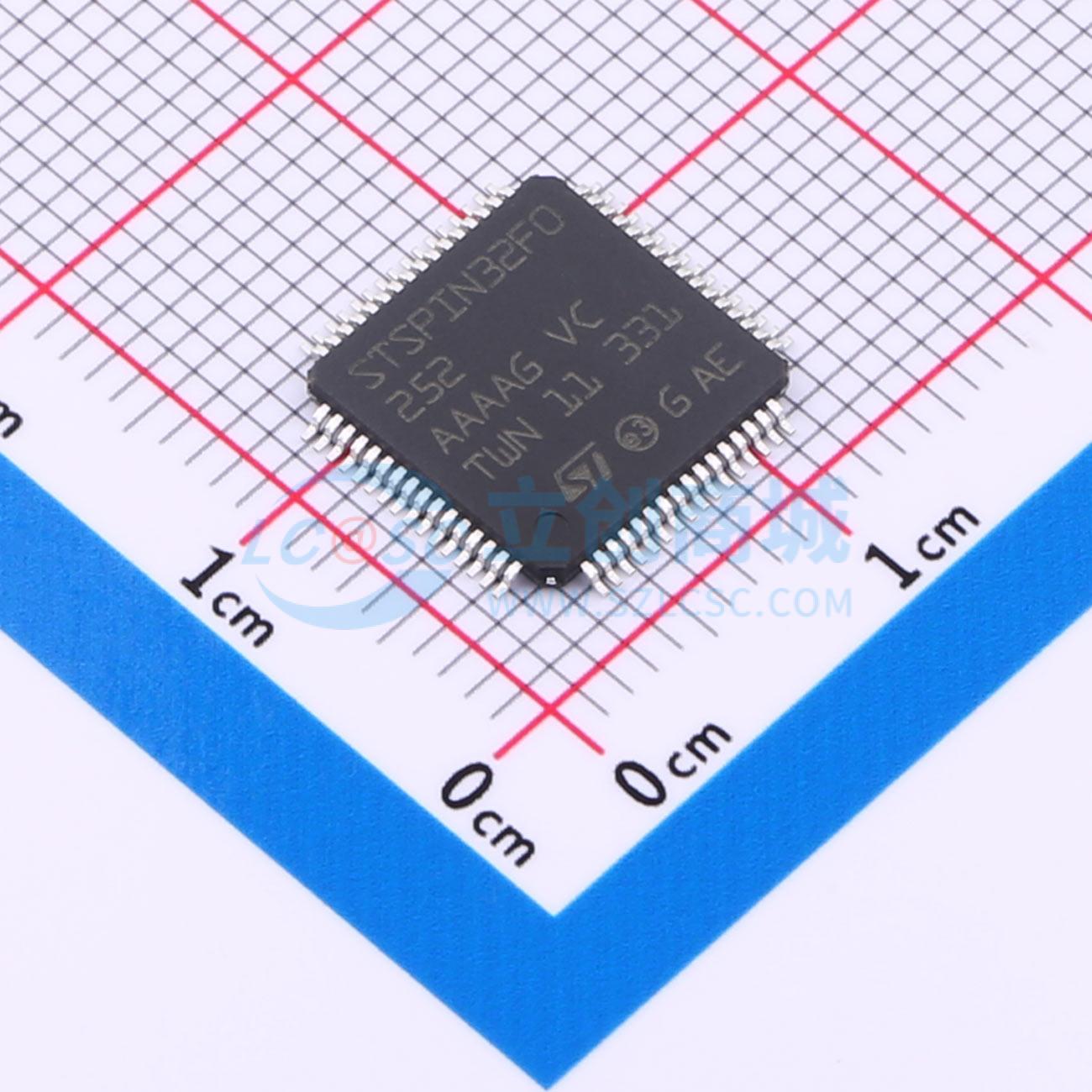

STSPIN32F0252TR

250 V三相无刷直流电机控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 配备MCU的250 V三相控制器
品牌名称: ST(意法半导体)
商品型号: STSPIN32F0252TR
商品编号: C1236711
商品封装: HTQFP-64(10x10)
包装方式: 编带
商品毛重: 0.425克(g)
立创商城设计参考: 无刷电机驱动-(2)12V~25V供电-(1)2A以内方案

商品参数

商品概述

STSPIN32F025x是一种系统级封装（SiP），提供高度集成的解决方案，适用于驱动三相应用。它嵌入了STM32F031x6x7 MCU，该MCU具有ARM 32位Cortex-M0 CPU和250V三重半桥栅极驱动器，可驱动N沟道功率MOSFET或IGBT。设备集成了带有先进smartSD功能的比较器，能快速有效保护设备免受过载和过流影响。还集成了高压自举二极管，以及上下驱动部分的防交叉导通（互锁）、死区时间和UVLO保护，防止功率开关在低效率或危险条件下运行。低侧和高侧部分之间的匹配延迟确保无周期失真。集成的MCU可执行FOC、6步无传感器及其他高级驱动算法（包括速度控制回路）。它对嵌入式闪存具有读写保护功能，防止不必要的写入和读取，且可进入待机模式以降低功耗。MCU提供21个通用I/O端口（GPIO），具有5V耐受能力，一个12位模数转换器（最多10个通道，支持单次或扫描模式转换），6个可同步的通用定时器，并支持易于使用的调试串行接口（SWD）。STSPIN32F025x的所有集成特性简化了应用PCB设计，减少了PCB面积消耗、物料清单和整体应用成本。

商品特性

三相栅极驱动器：高压轨高达250V；dV/dt瞬态抗扰度±50V/ns；栅极驱动电压范围9V至20V
驱动电流能力：STSPIN32F0251/Q：200/350mA源/灌电流；STSPIN32F0252/Q：1/0.85A源/灌电流
32位ARM Cortex-M0核心：最高48MHz时钟频率；4KB SRAM带硬件奇偶校验；32KB闪存带选项字节用于读写保护
21个通用I/O端口（GPIO）
6个通用定时器
12位ADC转换器（最多10通道）
支持I2C、USART和SPI接口
所有通道匹配的传播延迟
集成自举二极管
用于快速过流保护的比较器
具备UVLO、互锁和死区时间功能
智能关断（smartSD）功能
低功耗待机模式
通过SWD的片上调试支持
扩展温度范围：-40至+125℃
封装：TQFP 10x10 64L间距0.5mm（爬电距离1.2mm）；QFN 10x10 72L间距0.5mm（爬电距离1.8mm）

应用领域

家用和工业冰箱压缩机
工业驱动器、泵、风扇
空调压缩机和风扇
有线电动工具、园艺工具
家用电器
工业自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	否
	半桥数量	3
	峰值电流	1A

	属性	参数值
	工作电压	9V~20V
	静态电流(Iq)	950uA
	接口类型	SPI；I2C
	工作温度	-40℃~+125℃
	功能特性	交错导通保护
