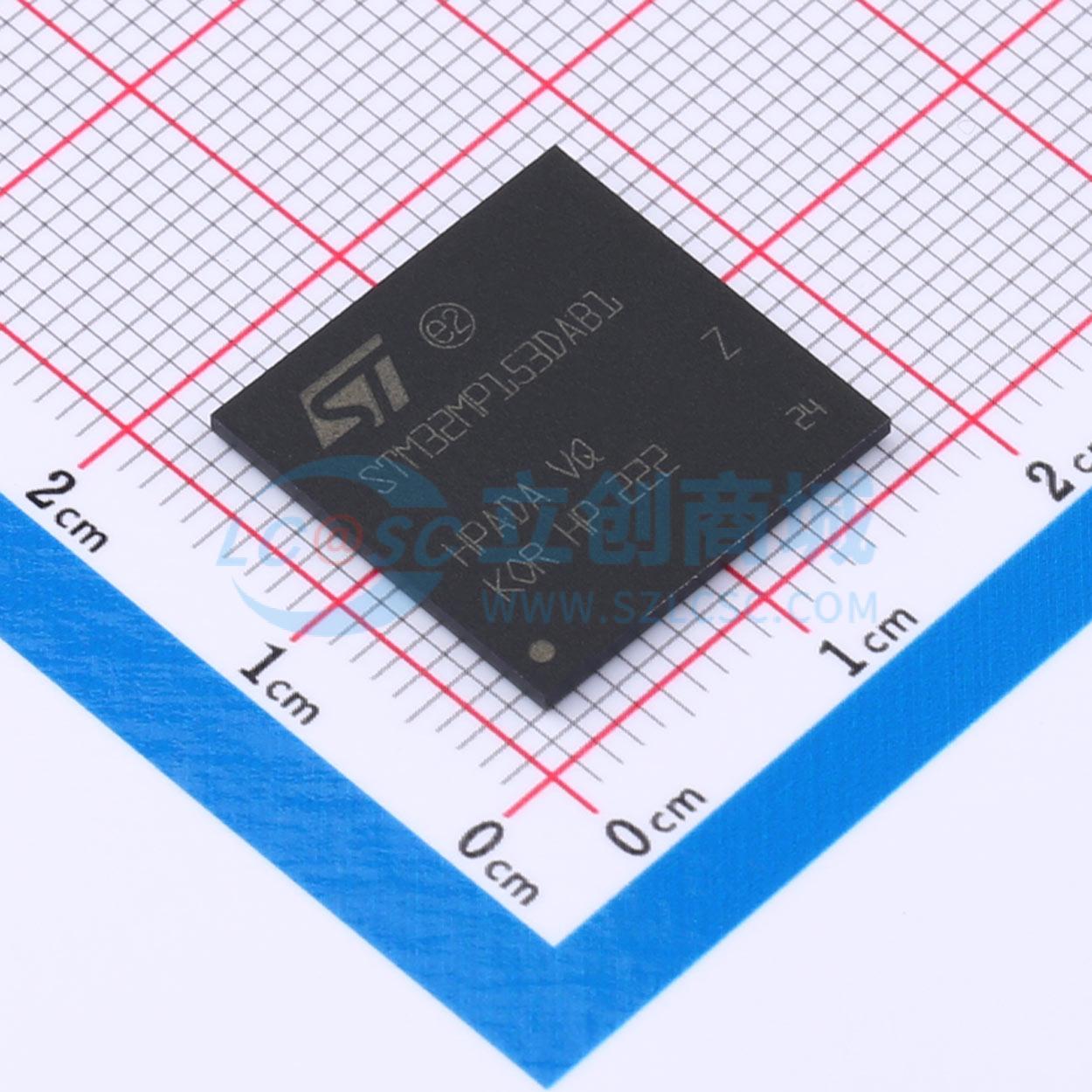

STM32MP153DAB1

这是一款集成Arm双Cortex-A7（800 MHz）和Cortex-M4的微处理器单元（MPU），具备TFT控制器、37个通信接口、29个定时器及先进模拟功能。

• 核心：32位双Cortex-A7（每个核心含32KB I缓存/32KB D缓存，256KB统一L2缓存，支持NEON和TrustZone）；32位Cortex-M4带FPU/MPU，最高209 MHz（最高703 CoreMark）
• 内存：外部DDR内存最高1 GB（支持LPDDR2/LPDDR3-1066 16/32位、DDR3/DDR3L-1066 16/32位）；内部SRAM共708 KB（256 KB AXI SYSRAM + 384 KB AHB SRAM + 64 KB备份域AHB SRAM +4 KB备份域SRAM）；双模式Quad-SPI接口；灵活外部内存控制器（16位数据总线，支持外部IC及带8位ECC的SLC NAND）
• 安全特性：TrustZone外设、主动篡改检测；Cortex-M4资源隔离
• 电源管理：I/O供电1.71 V至3.6 V（5V耐受I/O）；POR、PDR、PVD和BOR；片上LDO（RETRAM、BKPSRAM、USB 1.8 V、1.1 V）；备份调节器约0.9 V；内部温度传感器
• 封装：LFBGA448（18×18 mm）、LFBGA354（16×16 mm，0.8 mm pitch）、TFBGA361（12×12 mm）、TFBGA257（10×10 mm，最小0.5 mm pitch）
• 低功耗：待机模式总电流低至2 μA（无RTC、LSE、BKPSRAM、RETRAM）；支持睡眠、停止、待机低功耗模式；待机模式DDR内存保留；支持PMIC companion芯片控制
• 时钟管理：内部振荡器（64 MHz HSI、4 MHz CSI、32 kHz LSI）；外部振荡器（8-48 MHz HSE、32.768 kHz LSE）；5个带分数模式的PLL
• GPIO：最多176个带中断能力的I/O口（最多8个安全I/O）；最多6个唤醒、3个篡改、1个主动篡改
• 互连矩阵：2个总线矩阵（64位AMBA AXI互连最高266 MHz；32位AMBA AHB互连最高209 MHz）
• DMA控制器：3个控制器共48物理通道；1个高速通用主DMA（MDMA）；2个双端口DMA（带FIFO和请求路由器）
• 通信外设：最多37个，包括6个I2C FM+（1 Mbit/s）、4个UART+4个USART（12.5 Mbit/s）、6个SPI（50 Mbit/s，3个支持I2S）、4个SAI（立体声音频）、SPDIF Rx（4输入）、HDMI-CEC、MDIO从接口、3个SDMMC（8位）、2个CAN FD（1个支持TTCAN）、2个USB2.0高速主机+1个全速OTG或1个高速主机+1个高速OTG、10/100M或千兆以太网GMAC（支持IEEE1588v2）、8-14位相机接口（最高140 MB/s）
• 模拟外设：2个ADC（最高16位分辨率，12位4.5 Msps、14位4 Msps、16位3.6 Msps）、1个温度传感器、2个12位DAC（1 MHz）、1个DFSDM（8通道/6滤波器）、内部或外部ADC/DAC参考VREF+
• 图形：LCD-TFT控制器（最高24位RGB888，支持WXGA@60 fps或Full HD@30 fps，像素时钟最高90 MHz，两层可编程颜色LUT）
