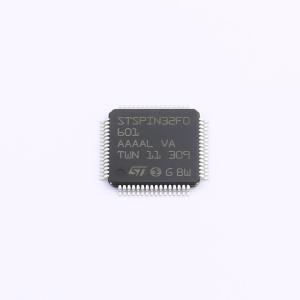

温馨提醒：图片仅供参考，商品以实物为准
STSPIN32F0601TR
600V三相无刷直流电机控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 配备MCU的600V三相控制器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STSPIN32F0601TR
- 商品编号
- C1236713
- 商品封装
- TQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0 | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 4KB | |
| I/O数量 | 21 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 9V~20V | |
| 工作温度 | -40℃~+125℃@(TJ) |
商品概述
STSPIN32F060x系统级封装是一款高度集成的解决方案，用于驱动三相应用，帮助设计人员减少PCB面积和总体物料清单。它嵌入了STM32F031x6x7，该芯片具有ARM 32位Cortex-M0 CPU和600V三半桥栅极驱动器，能够驱动N沟道功率MOSFET或IGBT。集成了具有高级smartSD功能的比较器，确保对过载和过流进行快速有效的保护。还集成了高压自举二极管，以及上下驱动部分的防交叉导通、死区时间和UVLO保护，防止功率开关在低效率或危险条件下工作。高低侧部分之间的匹配延迟保证无周期失真。集成的MCU允许执行FOC、6步无传感器和其他高级驱动算法，包括速度控制环。
商品特性
- 三相栅极驱动器：高压轨高达600V，dV/dt瞬态抗扰±50V/ns，栅极驱动电压范围9V至20V
- 驱动电流能力：STSPIN32F0601/Q：200/350mA源/灌电流；STSPIN32F0602/Q：1/0.85A源/灌电流
- 32位ARM Cortex-M0核心：时钟频率高达48MHz，带硬件奇偶校验的4KB SRAM，带写/读出保护选项字节的32KB Flash存储器
- 21个通用I/O端口（GPIO），6个通用定时器，12位ADC转换器（最多10通道），I2C、USART和SPI接口
- 所有通道匹配的传播延迟
- 集成自举二极管
- 用于快速过流保护的比较器
- UVLO、互锁和死区时间功能
- 智能关断（smartSD）功能
- 低功耗待机模式
- 通过SWD的片上调试支持
- 扩展温度范围：-40至+125℃
- 封装：TQFP 10x10 64引脚 间距0.5mm 爬电距离1.2mm；QFN 10x10 72引脚 间距0.5mm 爬电距离1.8mm
应用领域
- 家用和工业冰箱压缩机
- 工业驱动器、泵、风扇
- 空调压缩机和风扇
- 有线电动工具、园艺工具
- 家用电器
- 工业自动化
