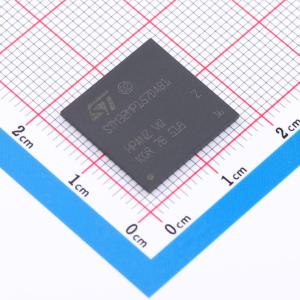

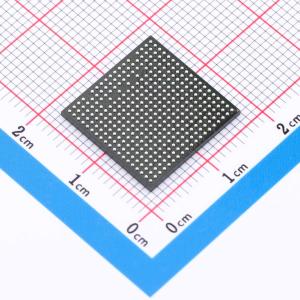

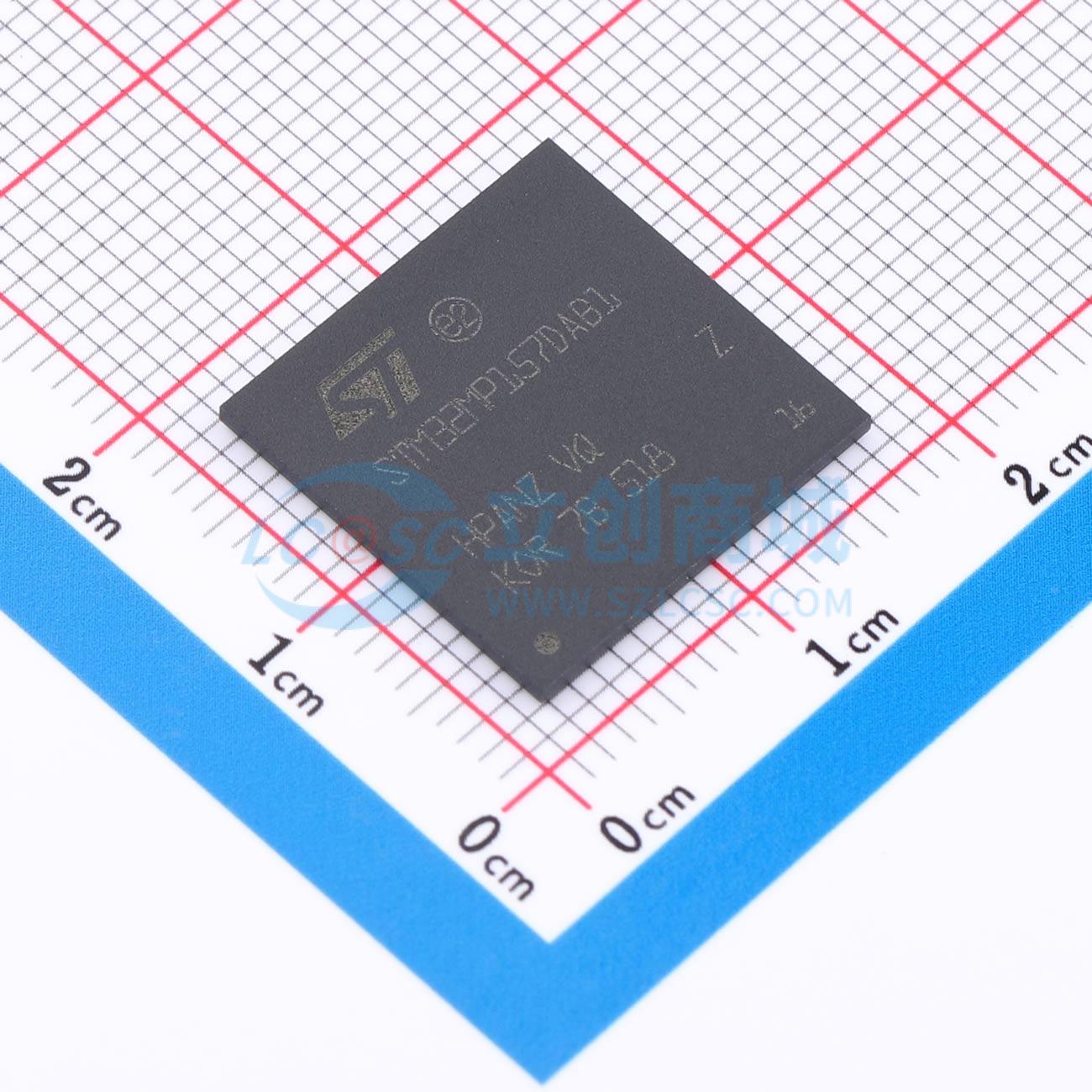

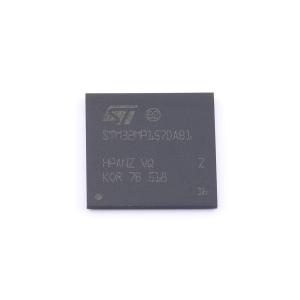

STM32MP157DAB1

这是一款Arm®双核Cortex®-A7（800 MHz）加Cortex®-M4的微处理器单元（MPU），集成3D GPU、TFT/DSI接口、37个通信接口、29个定时器及高级模拟功能。

• 核心：32位双核Arm® Cortex®-A7（每个核心L1 32KB指令缓存/32KB数据缓存，256KB统一L2缓存，支持Arm® NEON™和Arm® TrustZone®）；32位Arm® Cortex®-M4（带FPU/MPU，最高209 MHz，最高703 CoreMark®）
• 内存：外部DDR内存最高1GB（支持LPDDR2/LPDDR3-1066 16/32位，DDR3/DDR3L-1066 16/32位）；内部SRAM共708KB（256KB AXI SYSRAM + 384KB AHB SRAM + 备份域64KB AHB SRAM + 备份域4KB SRAM）；双模Quad-SPI内存接口；灵活外部内存控制器（最高16位数据总线，支持外部IC和带8位ECC的SLC NAND内存）
• 安全特性：TrustZone®外设、主动篡改检测；Cortex®-M4资源隔离
• 电源管理：I/O供电1.71V至3.6V（5V耐受I/O）；POR、PDR、PVD和BOR；片上LDO（RETRAM、BKPSRAM、DSI 1.2V、USB 1.8V、1.1V）；备份调节器（约0.9V）；内部温度传感器；低功耗模式（睡眠、停止、待机）；待机模式下DDR内存保持；PMIC companion芯片控制
• 低功耗：待机模式总电流低至2μA（无RTC、无LSE、无BKPSRAM、无RETRAM）
• 时钟管理：内部振荡器（64MHz HSI、4MHz CSI、32kHz LSI）；外部振荡器（8-48MHz HSE、32.768kHz LSE）；6个带分数模式的PLL
• GPIO：最多176个带中断能力的I/O端口（最多8个安全I/O）；最多6个唤醒、3个篡改、1个主动篡改
• 互连矩阵：64位Arm® AMBA® AXI互连（最高266MHz）；32位Arm® AMBA® AHB互连（最高209MHz）
• DMA控制器：3个DMA控制器（共48个物理通道；1个高速通用主DMA；2个双端口DMA带FIFO和请求路由器）
• 通信外设：最多37个（6个I2C FM+、4个UART+4个USART、6个SPI、4个SAI、SPDIF Rx、HDMI-CEC、MDIO、3个SDMMC、2个CAN、USB 2.0接口、以太网GMAC、摄像头接口等）
• 模拟外设：2个ADC（最高16位）、1个温度传感器、2个12位DAC、1个DFSDM、内部/外部参考VREF+
• 图形：3D GPU（Vivante® OpenGL® ES 2.0）；LCD-TFT控制器（最高全高清@30fps）；MIPI® DSI 2通道（每条1Gbps）
• 定时器：最多29个定时器（含电机控制、通用、低功耗类型）；3个看门狗；带亚秒精度的RTC
• 硬件加速：HASH、HMAC；2个真随机数生成器；2个CRC单元
• 调试：Arm® CoreSight™跟踪调试（SWD/JTAG）；8KB嵌入式跟踪缓冲器
• 熔丝：3072位熔丝（含96位ID）
• 封装：LFBGA448/354、TFBGA361/257（符合ECOPACK2标准）
