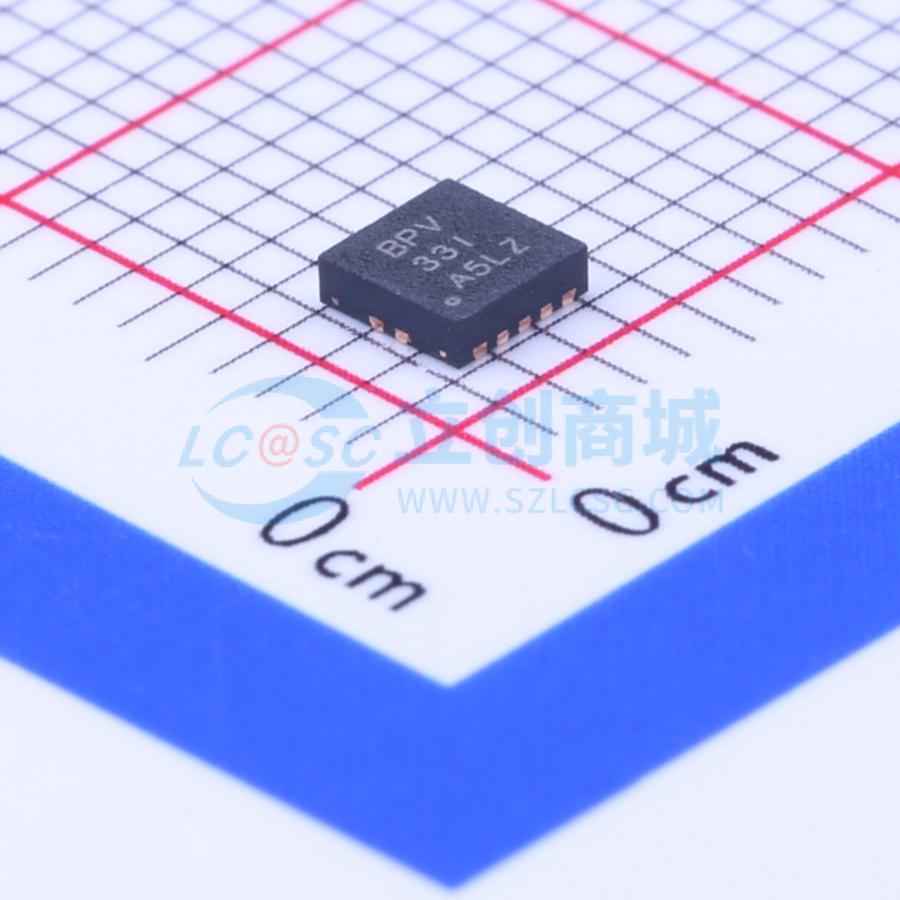

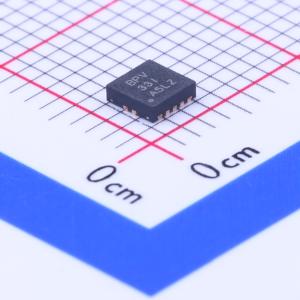

温馨提醒：图片仅供参考，商品以实物为准

TPS63002DRCR

高效单电感升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS63002是一款高效率的单电感升降压转换器,支持1.8V到5.5V的输入电压范围,可提供1.2V到5.5V的固定或可调输出电压。最大输出电流可达1200mA,采用同步整流技术,具有自动模式切换功能,可在降压和升压模式之间平滑过渡。该芯片还具有低静态电流和过温保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS63002DRCR
商品编号: C116655
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

TPS6300x 系列产品为由两节或三节碱性、镍镉或镍氢电池，或者单节锂离子或锂聚合物电池供电的产品提供电源解决方案。当使用单节锂离子或锂聚合物电池时，输出电流可以高达1200 mA，并且可以将电池放电至2.5 V或更低。该升降压转换器基于固定频率的脉宽调制（PWM）控制器，并采用同步整流以获得最大效率。在低负载电流下，转换器进入节能模式，以在整个负载电流范围内保持高效率。可以通过禁用节能模式来强制转换器以固定的开关频率工作。开关中的最大平均电流被限制为典型的1800 mA。输出电压可以通过外部电阻分压器进行编程，或者在芯片内部固定设置。为了减少电池消耗，可以禁用转换器。在关断期间，负载与电池断开。

TPS6300x 系列产品的自由空气温度范围为-40℃ 至 85℃。这些设备采用10引脚VSON封装（QFN），尺寸为3 mm x 3 mm (DRC)。

商品特性

输入电压范围：1.8V 至 5.5V
固定和可调输出电压选项：1.2V 至 5.5V
最高效率达96%
降压模式下3.3V时输出电流为1200mA（输入电压为3.6V至5.5V）
升压模式下3.3V时输出电流最高可达800mA（输入电压大于2.4V）
降压模式和升压模式之间的自动切换
器件静态电流小于50μA
低输出功率时的节能模式以提高效率
可实现强制固定频率操作和同步
关断时负载断开
过温保护
采用小型3mm x 3mm 10引脚SON封装（QFN）

应用领域

所有两节和三节碱性、镍镉或镍氢电池以及单节锂电池供电产品
移动音频播放器
智能手机
个人医疗产品
白色LEDs

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	5V
	输出电流	1.6A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
