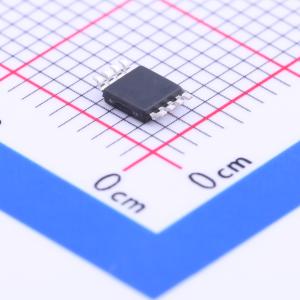

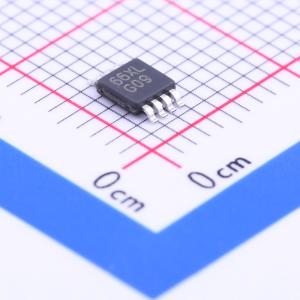

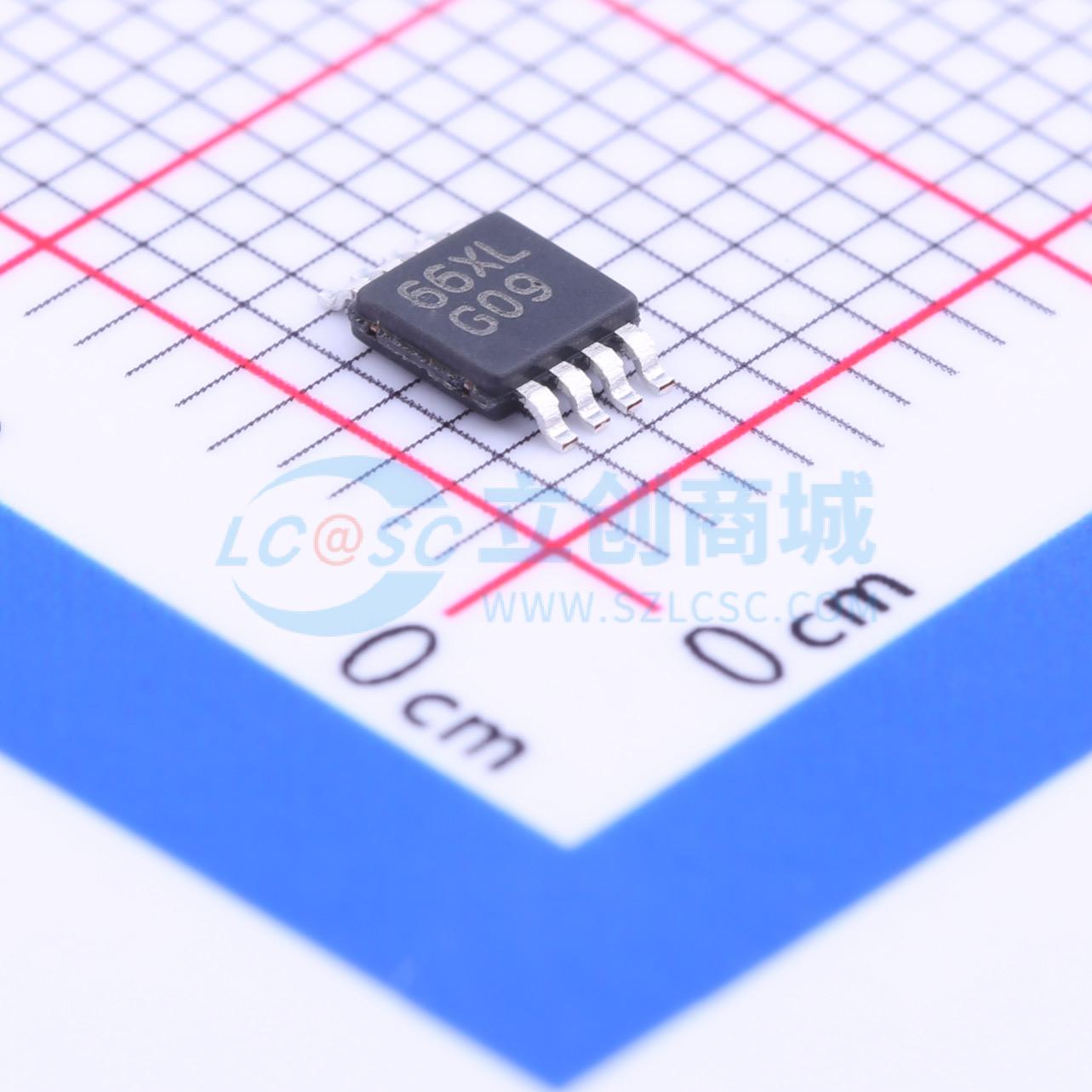

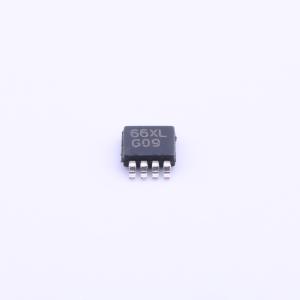

LM4809MM/NOPB
双通道105mW耳机放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM4809 具有低电平有效关断模式的 105mW 立体声模拟输入耳机放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM4809MM/NOPB
- 商品编号
- C115713
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 105mWx2@16Ω | |
| 工作电压 | 2V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.1% | |
| 静态电流(Iq) | 1.4mA | |
| 工作温度 | -40℃~+85℃ | |
| 电源纹波抑制比(PSRR) | 70dB |
商品概述
LM4809是一款双声道音频功率放大器，在5V电源供电、负载为16Ω、总谐波失真加噪声（THD+N）为0.1%的条件下，每声道能够提供105mW的连续平均功率。 Boomer音频功率放大器专为使用最少的外部元件提供高质量输出功率而设计。由于LM4809不需要自举电容或缓冲网络，因此非常适合低功耗便携式系统。 单位增益稳定的LM4809可通过外部增益设置电阻进行配置。 LM4809具有外部控制的、低电平有效的微功耗关断模式，以及内部热关断保护机制。
商品特性
- 低电平有效关断模式
- “咔嗒”和“噗噗”声抑制电路
- 低关断电流
- WSON、MSOP和SOIC表面贴装封装
- 无需自举电容
- 单位增益稳定
应用领域
- 耳机放大器
- 个人计算机
- 麦克风前置放大器
- 个人数字助理（PDA）
