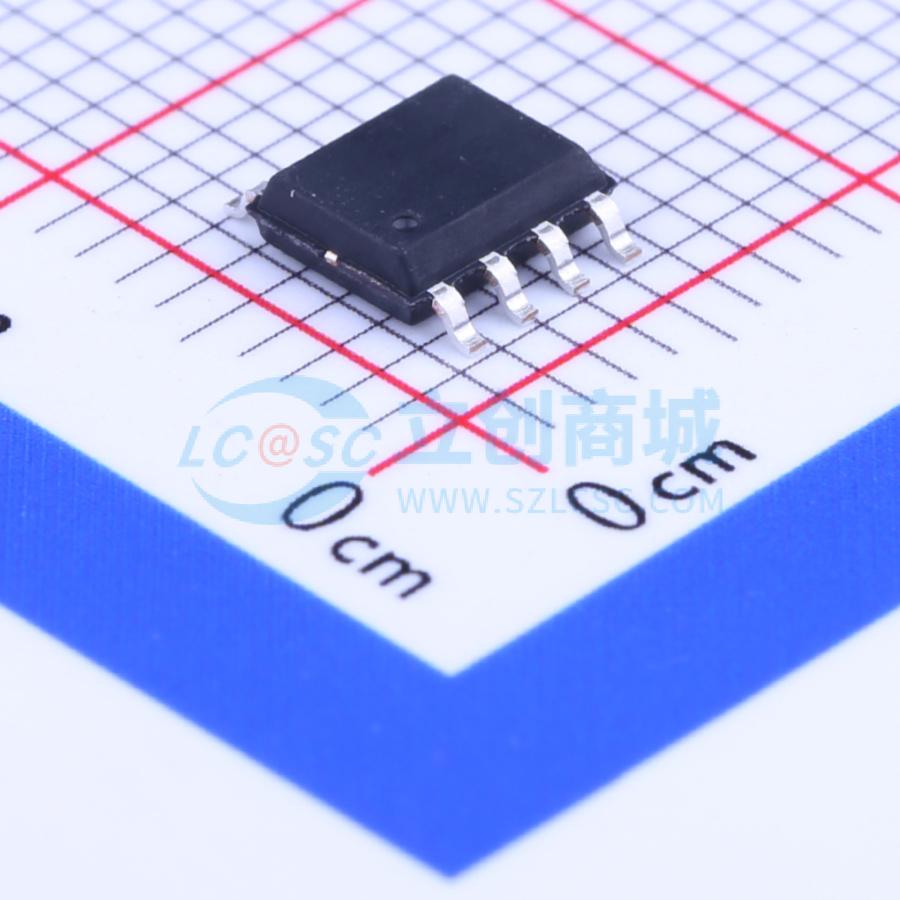

温馨提醒：图片仅供参考，商品以实物为准

SE100-HF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: USBQC2.0协议芯片（过认证
品牌名称: SEAWARD(思旺)
商品型号: SE100-HF
商品编号: C115746
商品封装: SOP-8-150mil
包装方式: 编带
商品毛重: 0.223克(g)

商品参数

商品概述

SE100旨在支持快速充电QC 2.0（QC2.0）规范。它是一种支持QC2.0功能的低成本解决方案。SE100集成了所有必要的功能，可为标准适配器设计、便携式电池设计和车载充电器设计添加QC2.0功能。 SE100支持A类或B类的全输出电压范围。可选择禁用B类，以防止电池充电器意外损坏。 SE100在启用输出电压调整之前，会自动检测所连接的受电设备（PD）是否支持QC2.0。如果检测到不兼容QC2.0的PD，SE100将禁用输出电压调整，以确保与仅支持5 V的传统USB PD安全运行。

商品特性

完全支持快速充电2.0规范
- A类：5 V、9 V和12 V输出电压
- B类：5 V、9 V、12 V和20 V输出电压
兼容USB电池充电规范修订版1.2
自动将USB DCP的D+线短接到D-线
默认5 V模式运行
功耗极低
5 V输出时功耗小于1 mW
故障安全运行
相邻引脚间短路故障保护
引脚开路故障保护

应用领域

用于智能手机、平板电脑、上网本、数码相机和蓝牙配件的适配器
支持QC2.0功能的便携式电池组
支持QC2.0功能的车载充电器
其他支持QC2.0功能的USB电源输出端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	快充协议芯片
	类型	-
	协议	-
	通道数	-

	属性	参数值
	输出功率	-
	输出电压	5V；20V；12V；9V
	工作电压	-
	工作温度	-20℃~+125℃
